近日，开云kaiyun电竞在昭通国际生物岛及BRT车路进行三维探地雷达DXV大深度天线阵地下管线探测试验，成效显著。

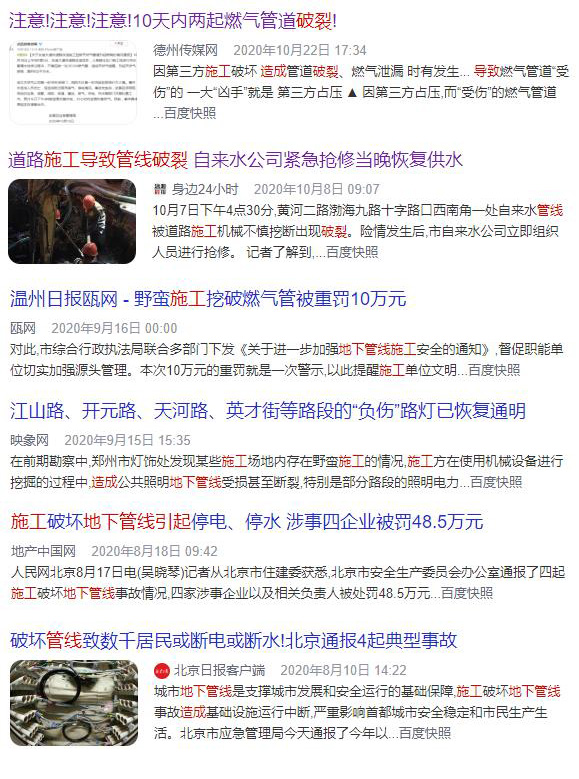

探地雷达是重要的急剧、无损探测地下管线的技术，正越来越宽泛利用于市政建设地下管线的实地探测。地下管线被视为城市的性命线，城市地下管网密布，有上水、下水、排污、燃气、电力、通讯、供热等12种之多，施工挨次则先后不一。我国大部门城市没有基础性城建档案资料，不少施工单元获得的图纸不能齐全反映地下管线现实情况。多年来，我国地下管线沉大变乱层出不穷，据不齐全统计，2008年以来全国每年因施工造成的直接经济损失约在2000亿元以上。在施工前对施工领域内埋设于地下的管线进行实地探测，查明施工领域内管线地位及深度，为工程补堪、设计、施工，提供科学、正确、齐全的管线系统资料，就显得尤为沉要。

中国城市地下管线长度惊人，且随着地下管线普查刷新工作逐步实现，对于管线探测提出了精密化、无损化要求，给探测工作带来不少难题。这就在客观上要求探测设备选取新技术，实现急剧、正确、便捷的探测。

探地雷达是重要的急剧、无损探测地下管线的技术，并且可能同时发现地下浮泛、缺点等安全隐患。开云kaiyun电竞于2020年10月在昭通国际生物岛及BRT车路，结合已有的管线图，发展了探地雷达管线探测试验。

本次测试选取了3D-Radar公司的第四代三维探地雷达GeoScopeTM MKIV，共同为探测更深地下设施而设计的大深度DXV1808地耦天线阵，此设备是地下管线，地下塌陷，浮泛和其他地下结构探测的梦想工具。

三维探地雷达系统由以下的部门组成：雷达主机，天线阵，测距轮，GPS天线，电脑，电源等。

图3D-Radar探地雷达系统（上）、GeoScopeTM MKIV雷达主机（左下）及DXV大深度地耦天线阵（右下）

大深度DXV系列天线阵是用于绘造大规模公共设施地图的优质设备。DXV系列天线阵通过90MHz到1.0GHz的超宽频带优化了深度和高分辨率，急剧的采集高密度的地下结构三维数据并急剧分析。

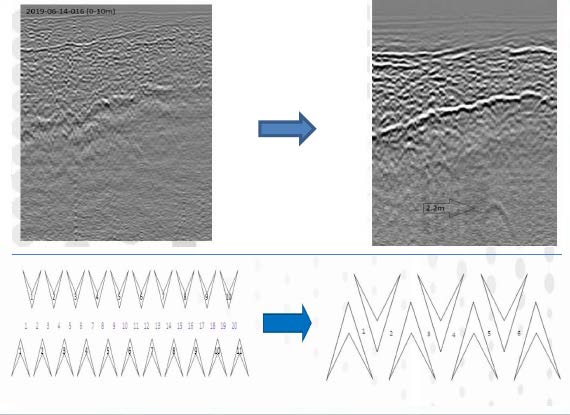

DXG1820与DXV1606内部发射和接管天线阵子的对比

这次测试重要对螺旋大路从西向东和从东向西两个方向及星岛北环路进行试验性探测。

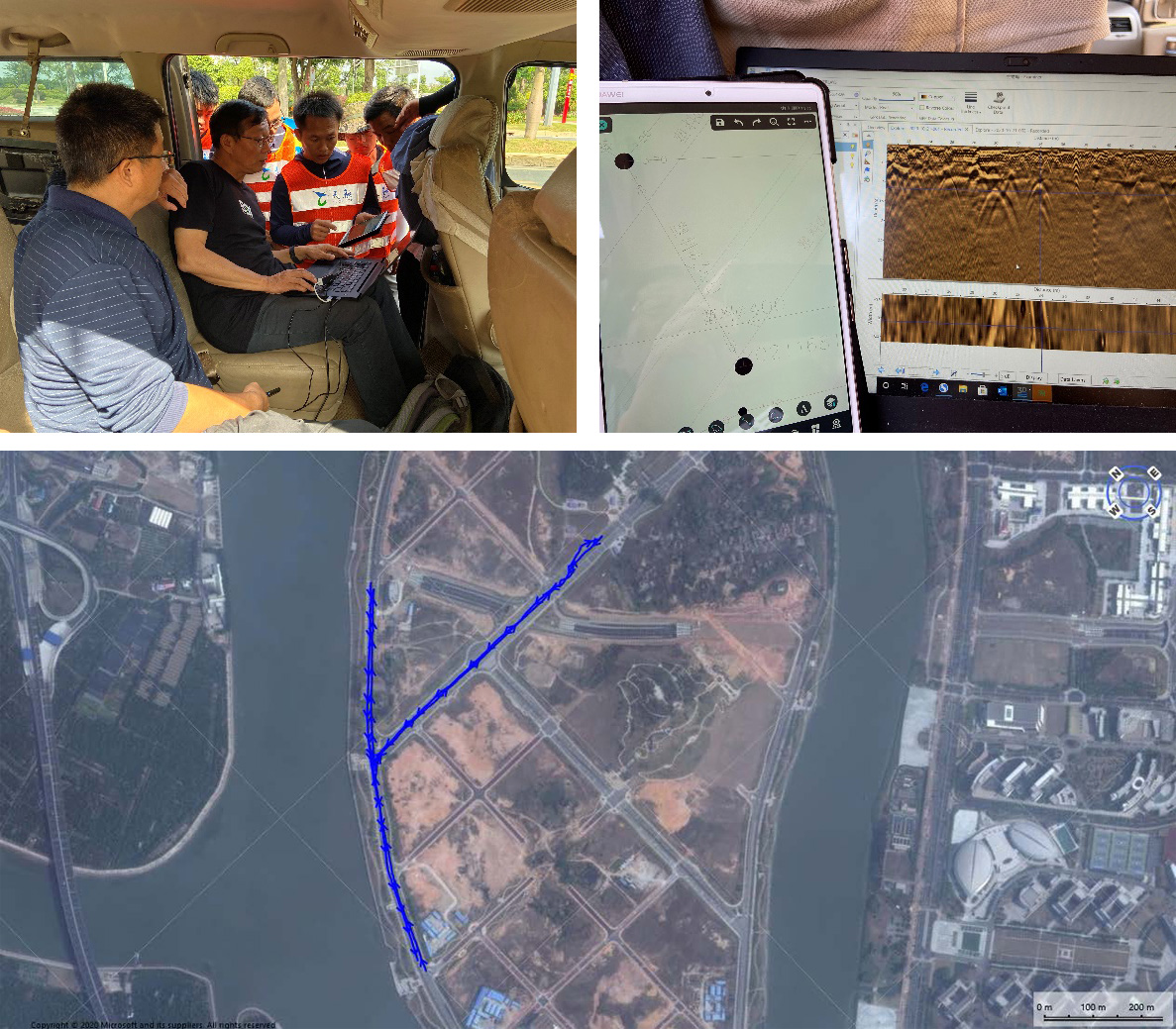

生物岛试验现场照片及鸟瞰图显示生物岛检测测线

螺旋大路

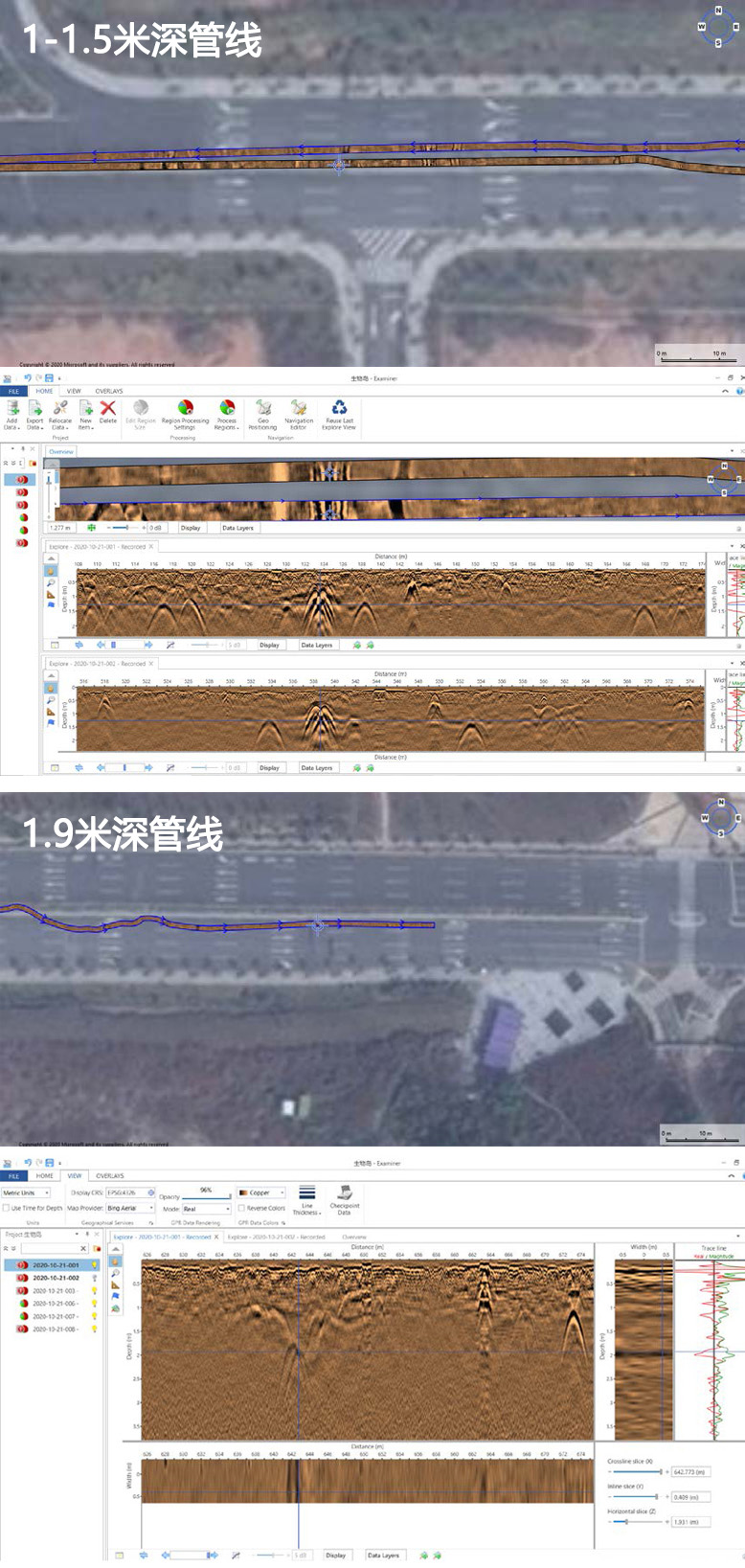

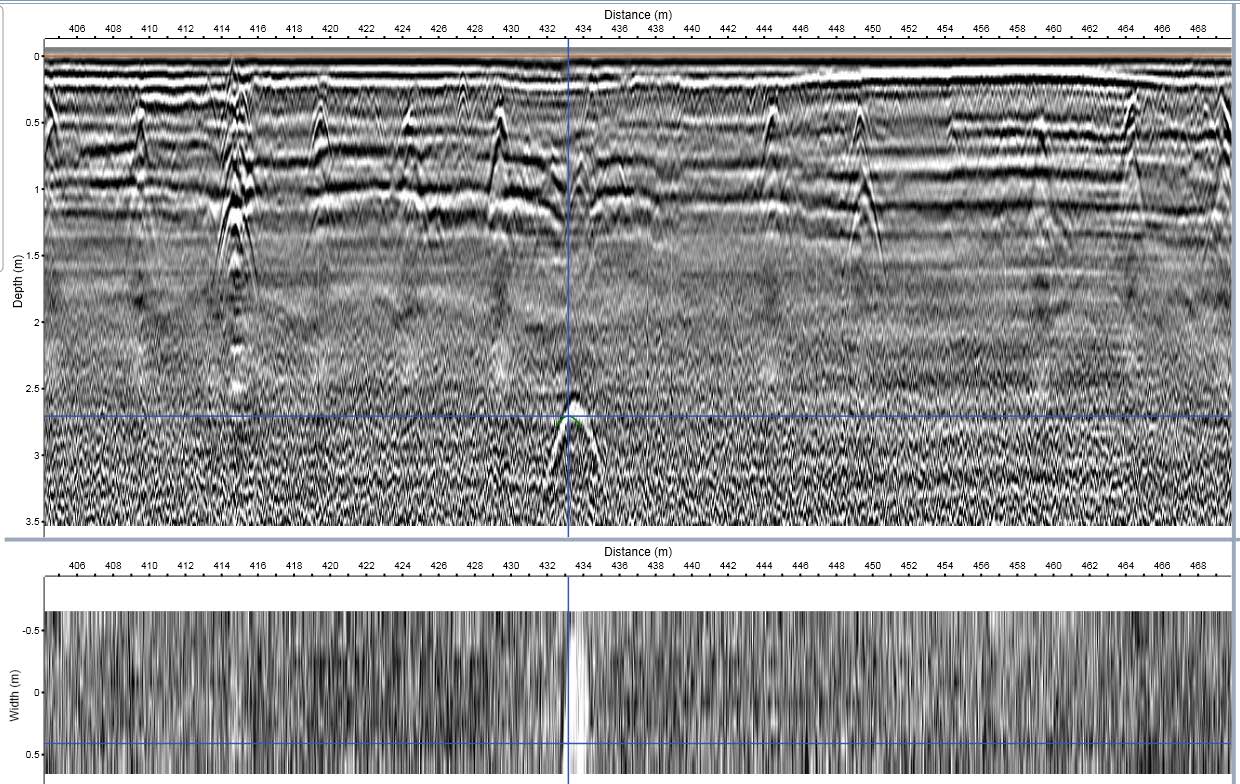

螺旋大路从西向东，再从东向西各测一条测线，两测线之间为隔离带。测试了局显示1-1.5米深度多条管线；距离起点642米处，有2根管线，深度在1.9米左右

星岛北环路

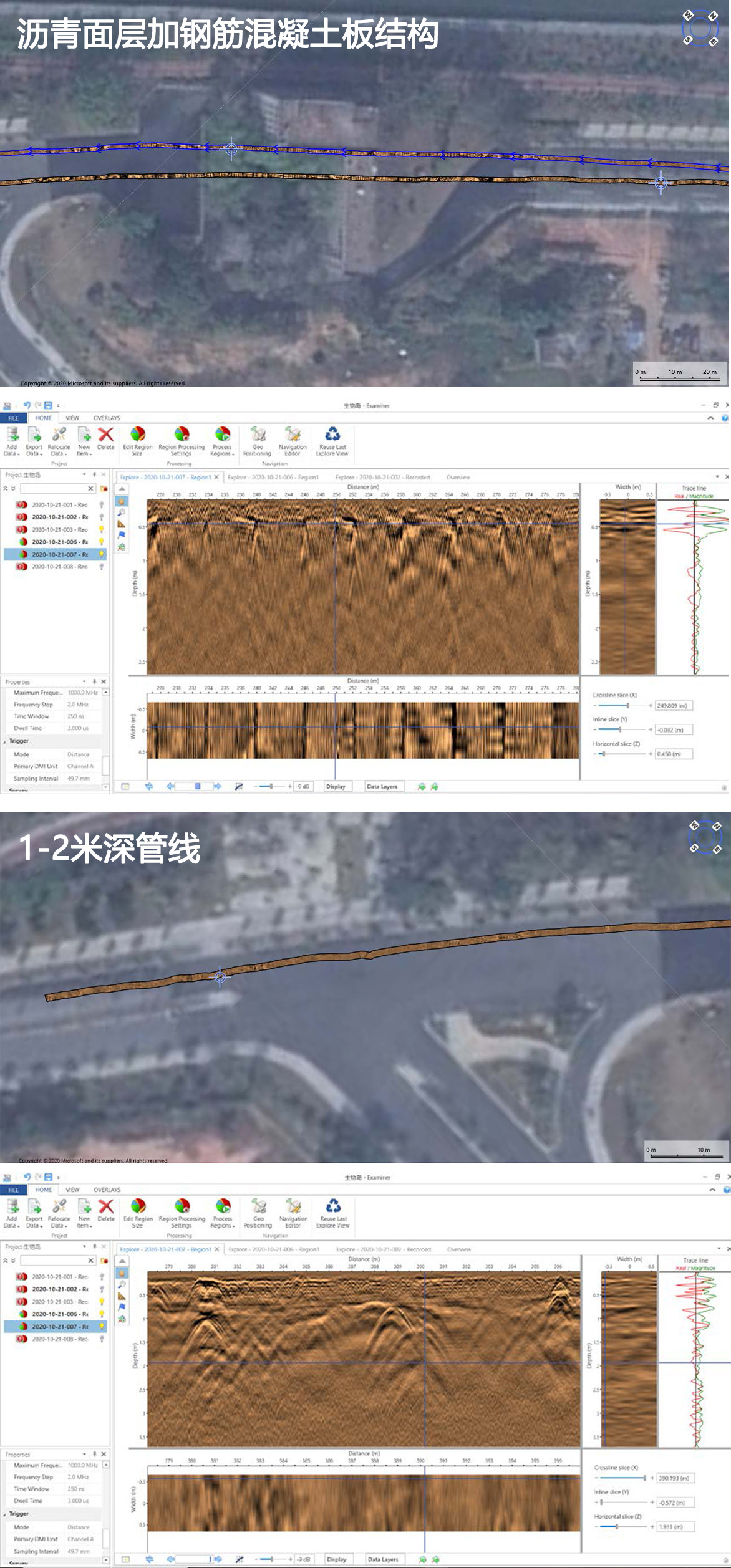

星岛北环路有一段沥青面层加钢筋混凝土板结构，多条管线，深度在1-2米之间。

BRT车路

沥青面层+混凝土板结构，深度2.6米左右的管线。

通过几天的现场测试，我们发现三维探地雷达大深度天线阵，拥有高分辨率，管线清澈，是城市路路地下管线检测和浮泛探测的有效工具。
