提要：城市路路地下管线检测和浮泛探测对于排除塌陷隐患至关沉要，开云kaiyun电竞选取3D-Radar公司DXV系列大深度地面耦合天线阵在昭通进行实地检测，管线探测成效梦想。

在地面坍塌变乱中，重要原因就长短天然成分，因自身建设质量和守护问题导致的管渠分裂，及受其它地下工程建设影响导致的管渠分裂，是形成地下浮泛和造成地面坍塌的两大原因。近些年坍塌变乱的频发，也是预示着“城市地下的脆弱，已超乎设想”。全面进行地下浮泛排查，把握地下管线散布情况，成立定期排查机造，是削减或预防变乱产生的有效伎俩。


探地雷达作为地下探测的重要步骤，可能全面相识地下缺点及管路情况，且拥有高分辨率、检测急剧的特点。尤其是近些年频率步进雷达技术和天线阵技术的利用，使得三维探地雷达真正成为了高分辨率的三维地下成像探测系统。


3D-Radar DXV系列大深度地面耦合天线阵

DXV系列天线阵是为定位深层公共设施而设计，是地下管线，地下塌陷，浮泛和其他地下结构探测的梦想工具。该系列天线是用于绘造大规模公共设施地图、深层地下结构勘查和探测的“超等兵器”。DXV系列天线阵使得探地雷达启发了又一维新空间。

DXV系列地面耦合天线阵，陆续频率领域为90MHz-1.0GHz，是宽频带天线阵，在每个探测深度下使得分辨率优化。这种怪异的宽频天线设计，使得用户能够按通路距离16.4cm采集多条测线的高密度三维数据。

大深度地耦天线阵实测数据纵断面图

昭通地下管线及缺点检测试验

2020年10月16-22日，开云kaiyun电竞别离在昭通的多条路段发展了三维探地雷达大深度检测试验。

试验前提

选取大深度地耦天线阵DXV1808，长度1.9米，8通路，通路间距16.4cm，拖车式装置，面包车牵引。

试验数据采集设置时窗250ns，驻留功夫3奥妙，纵向采样间距为5.0cm。测线如下图。

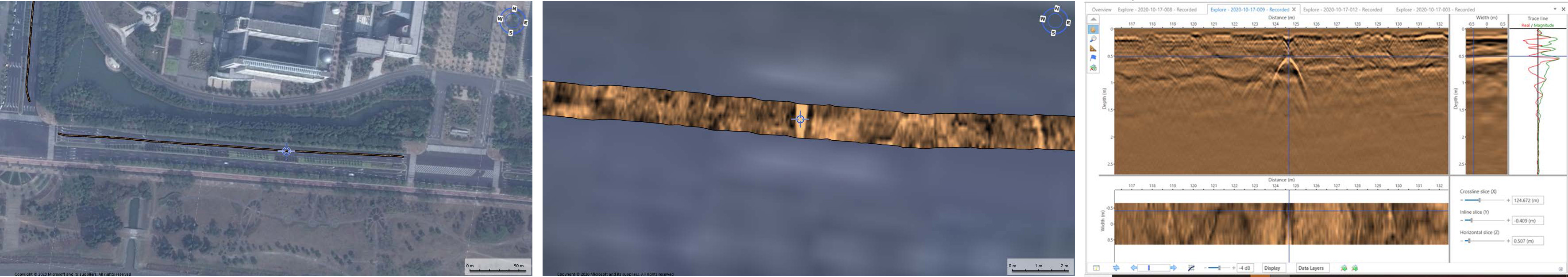

必应鸟瞰图显示大学城路段测试路段地位

采集软件实时显示一根2.3米深度的管线

0-1米管线深度案例

地位：昭通大学城科普路

路面：沥青路面

管线深度：0.82米

地位：昭通大学城昭通大学门口路

路面：沥青路面

管线深度：0.51米

地位：昭通市南风东路

路面：沥青路面

管线深度：0.77米

地位：华南理工大学堂园路

路面：沥青路面

多条管线，深度在1米以内

1-2米管线深度案例

地位：昭通大学城科普路

路面：沥青路面市政路路

管线深度：1.93米

地位：昭通市阅江路

路面：沥青路面市政路路

管线深度：1.51米

2-3米管线深度案例

地位：华南理工大学堂园路

路面：沥青路面

管线深度：2.65米

地位：昭通市南风东路

路面：沥青路面

管线深度：2.34米

3米以上管线深度

地位：昭通市阅江路

路面：沥青路面

管线深度：3.12米

总结
