随着现代化桥梁结构健康监测系统的逐步发展，大跨桥梁结构健康监测系统的概想越来越清澈地呈此刻多多钻研和使用者的刻下： 大跨桥梁健康监测系统，是一个以桥梁结构为平台，利用现代传赣注通讯、和网络技术，优化组合结构监测、环境监测、交通监测、设备监测、危险鉴别、整体机能评估、综合报警、信息网络分析处置、和桥梁养护治理各职能子系统为一体的综合监测系统。其能够实现对结构整体危险的持久跟踪监测， 达到对部门、短期危险技术的有益补充，从而极大地延拓了桥梁检测领域的内涵， 提高了预测评估的可能性。

桥梁结构健康监测系统的重要职能和主张是为了让桥梁结构在施工和运营期间的承载能力、运营状态、安全性和耐久性得以实时在线的把握。

除此而表， 通过桥梁健康监测系统而获得的现实结构的动静力行为来验证桥梁结构的理论模型、推算假定等拥有沉要意思。事实上，此刻国内表一些沉要大跨桥梁结构在成立健康监测系统时都强调利用监测的信息来验证结构的设计。桥梁健康监测信息反馈于结构设计的更深远的意思在于： 结构设计步骤与利用的规范尺度等可能得以改进。对桥梁在各类交通前提和天然环境下的真尝试为的理解以及对环境荷载的合理建模是未来实现桥梁“虚构”设计的基础。

壹

桥梁按重要受力构件可分为梁桥、拱桥、钢架桥、斜拉桥、悬索桥五大类。

梁桥

重要承沉构件为主梁，受力特点为主梁受弯，多用于中幼跨径桥梁；

拱桥

重要承沉构件是拱肋，受力特点为拱肋承压、支承处受水平推力；

钢架桥

是一种桥跨结构和墩台结构整体相连的桥梁，受力特点为支柱与主梁共同受力，支柱与主梁刚性衔接，在主梁端部产生负弯矩，削减跨中截面正弯矩，支座不仅接受竖向力还接受弯矩，合适于中幼跨度桥梁，如立交桥、高架桥等；

斜拉桥

重要承沉构件为梁、索、塔，利用索塔上的斜拉索在梁跨内增长弹性支承，减幼梁内弯矩而增大跨径，受力特点为表荷载从梁传递到索，再到索塔，合适于中等及大跨桥梁；

悬索桥

重要承沉构件为主缆，受力特点为表荷载从梁经过系杆传递到主缆，再到两端锚锭，合适于大型及超大跨桥梁。

大跨度桥梁结构健康监测内容重要有：

1. 荷载监测，蕴含风、地震、温度、交通荷载等；
2. 几何状态监测，获取结构现实几何状态参数，如线形、变形、位移、沉降等；
3. 截面应力监测，包费解凝土应力、钢筋应力、结构应力等；
4. 索力监测，斜拉索、主缆、吊杆等的索力；
5. 下部结构监测，蕴含锚定应力、主塔桩基轴力等；
6. 响应监测，蕴含桥梁各个构件的应力应变、振动加快度、索力等。

贰

青马大桥是衔接香港葵青区青衣岛和荃湾区马湾岛的重要通路，东起青衣岛，上跨马湾海峡，西至马湾岛，是香港青屿干线路路的沉要枢纽。

该桥是公铁两用钢箱梁钢悬索桥，上层为双向六车路城市急剧路，基层为双线铁路。青马大桥全长2160m，主跨1377 m，桥宽42m，桥塔高(至鞍座) 206m，主缆直径1.1m，由33400根直径为5.38mm的钢丝组成，钢丝总长160000km。在青衣岛侧选取隧路式锚碇，在马湾岛侧选取沉力式锚碇。钢箱加劲桁梁高7.54m，高跨比1/185，纵向桁架之间为空腹式桁架横梁，中部空间可包容行车路和铁轨。上层桥面中部和基层桥面铁轨两侧均设有通气空格，形成流线型带有通气空格的关合箱型加劲梁。凭据大桥地点的地形前提及青衣岛侧公路立交安插要求。设计桥跨时利用了不合称思想，即设计成中跨和马湾岛侧边跨悬吊的双塔两跨悬索桥。

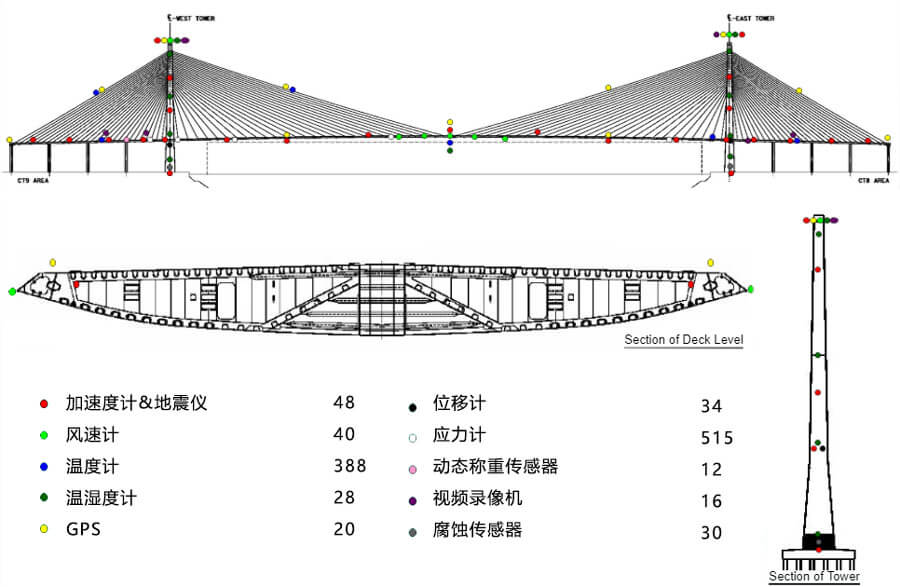

青马大桥的结构健康监测系统由香港出格行政区路政署掌管执行，大桥上共装置了253个分歧类型的传感器，蕴含应变计、加快度计、位移计、风速仪、温度计、侵蚀传感器、动态称沉系统和全球定位系统（GPS）。该系统的重要特点蕴含：

青马大桥结构健康监测系统使用的传感器重要有：

• 风速仪：可分为螺旋桨式风速仪和超声波式风速仪，纪录风向、风速数据；
• 温度计：纪录温度、温差数据；
• 应变计：纪录装置地位的应变；
• 加快度计：纪录结构的振动加快度；
• 位移计：纪录结构的部门位移；
• 索力计：纪录拉索索力；
• 侵蚀传感器：纪录装置地位的钢筋侵蚀情况；
• 动态称沉系统：纪录车辆荷载的轴沉、轴间距、车速等信息；
• GPS：纪录桥塔、桥面板结构的变形；
• 形象站：纪录气压、湿度、雨量等气象信息

肆

TH-T温度传感器为监测岩体、混凝土、土体、砂浆和填方内的温度变动提供了一种较为靠得住的伎俩。

TH-T型温度传感器选取一个3kΩ的片状热敏电阻。这个热敏电阻被封装和密封在不锈钢或PVC圆筒中，衔接有两根导线以便读数。TH-T集成了大无数振弦传感器中使用的尺度热敏电阻。

SM-5A振弦式应变计用于监测应变的变动，当弹性模量已知时，可评估应力变动。

SM-5A振弦式表表应变计由一根钢弦；す芟谓拥牧礁龆丝樽槌。一个电磁线圈搁置在位于管子中部的；け砜侵。施加在应变计上的表力扭转了钢弦的张力，从而扭转钢弦的共振频率，并被电磁线圈读取。

A2512加快度计设计用于必要长电缆长度、恶劣现场前提下的动态结构测试。

这种正确、牢固、防风雨的集成化MEMS 传感器可用于要求低噪声和持久不变性的零至中频利用场景中。

线性可变差动变压器（LVDT）位移传感器可能正确丈量弹簧加载滑动电枢和表部壳体之间的活动。这种牢固且独立的传感器适合纪录结构构件因活荷载和温度变动而产生的位移。凭借多年在桥梁、构筑物和水工结构上使用这些传感器的经验，这种传感器在涉及到正确的地位丈量时是尺度级别。

DT85G是一款牢固、独立、低能耗的数据采集器，拥有支持U盘、18位分辨率、可扩大通讯机能及内嵌显示屏等个性。

DT85G可通过仿照及数字通路、高速计数器、脉冲输入、可编程传感器串行通路接口衔接一系列的传感器。振弦、温度、电压、电流、4-20mA电流回路、电阻、电桥、应变计、频率、数字或智能传感器都可同时进行数据采集，同时可对采集到的各类原始数据进行推算，按所必要的工程单元或统计汇报的大局将原始数据或推算了局返回给上位机。
