随着技术发展，桥梁面板检测已由传统的人为目测或取芯试验，锤击敲打检测发展到无损检测步骤。与传统步骤相比，无损步骤关键优势在于不会对结构或构件造成危险，且脱节了传统检测步骤主观性强的缺点。常见的无损检测技术有声发射、红表检测、X射线检测、超声检测、回波检测等。但这些步骤必要一个点，一个点检测，检测效能低，同时很难做到整个桥面全面检测。探地雷达（GPR）技术可能测定桥面结构内部缺点的大幼、状态和深度，省时省力、操作便捷，且覆盖面广，但GPR也有肯定的局限性，对于钢筋混凝土面板，电磁波很难穿透钢筋网层，此表，更必要操作人员具备丰硕的工程经验。

SounDAR测试系统是一套无损自动检测步骤。它能够鉴别和量化混凝土内部的退化，蕴含：剥离，层离和开裂等，鉴别混凝土桥梁面板和其他结构内部缺点的地位和大幼，从而对桥梁混凝土面板机能进行评估。

SounDAR测试系统选取幼钢球或链条，陆续敲击混凝土表表，引发的弹性波从敲击点起头传布到面板底部或缺点地位，再反射回面板表表，同时用麦克风拾取弹性波响应并纪录到数据采集单元里。采集到的数据输入到一个推算法式里，这个推算法式能够分析频率，振幅和相对能量散布的变动来确定剥离区地位。这跟人为敲击和牵引链结合人耳辩听频率变动技术是类似的。

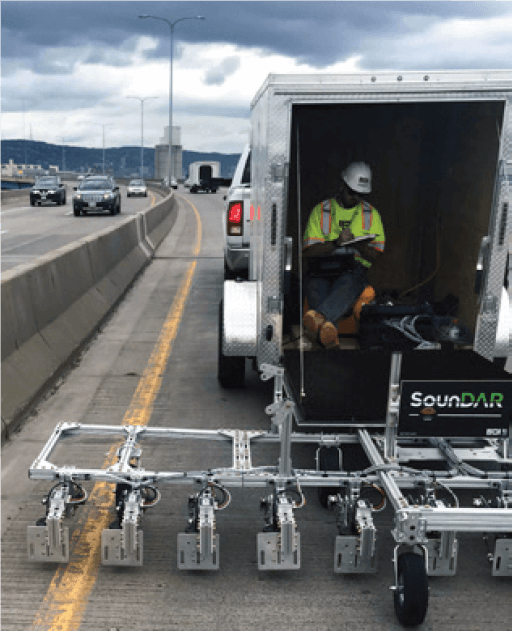

它能够在装置支架上安插多个通路，由车辆拖沓，在桥梁面板陆续移动检测，单趟覆盖整个车路。

SounDAR测试系统作为SHAP2 R06A执行规划的一部门，在美国多州通过取芯试验和牵引链试验对比，这种步骤被验证。

SounDAR测试系统还能够配置其他无损检测技术，如探地雷达（GPR）和红表热成像系统（IR），但沉要的是高清摄像系统（HRV）。HRV装置在检测车上方，采集图像形成桥梁面板平面视图。为了缺点地位定位，图像数据与SounDAR必要测距仪同步触发采集。分析HRV数据，能够鉴别和量化开裂，热拌沥青建补，混凝土建补，伸缩缝，标志线等指标。HRV平面视图图像可提供现有裂缝和其他桥梁面板表表特点的纪录，是很有价值的。


数据展示：在桥面高清图像上，叠加SounDAR数据了局，成效会好。

图1.高清视频图片

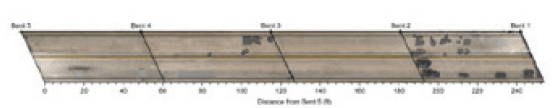

图2.平面图显示剥离，建补，裂缝，伸缩缝和标志线

图3.带有高清图像平面图显示的剥离，建补，裂缝，伸缩缝和标志线

图4. SounDAR数据提供混凝土退化严沉水平的等高线图
