案例1---构筑区域的岩性

该地球电法勘探的主张是确定构筑区域的地层岩性

，并对统一测线上的静态贯入试验和Vs30地震剖面进行补充和支持。

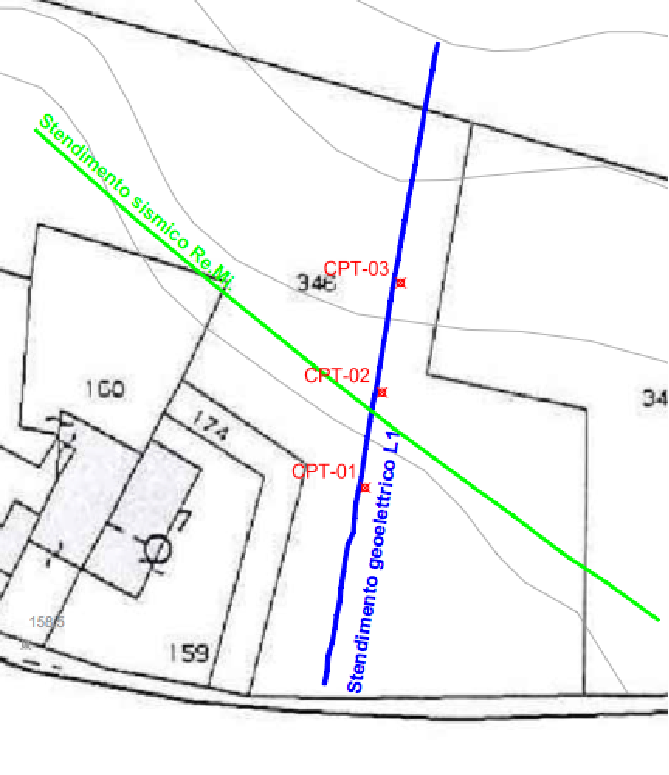

选取温纳-施伦贝格步骤进行的高分辨率勘探

，使用了48个电极

，电极间距为2米（总长度94米）

，地表以下中等勘探深度达到约15米。

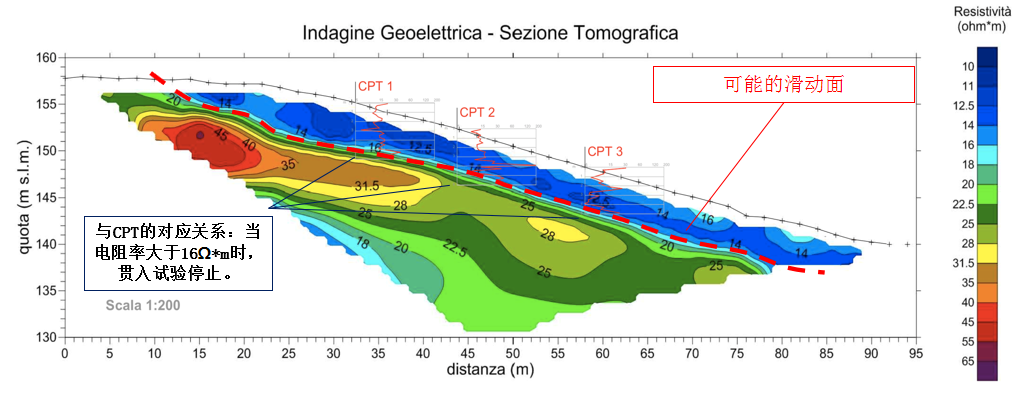

利用等高线软件和CPT图表获得的电阻率剖面图

案例2---铁路轨路路砟加固工程中的地球物理勘探

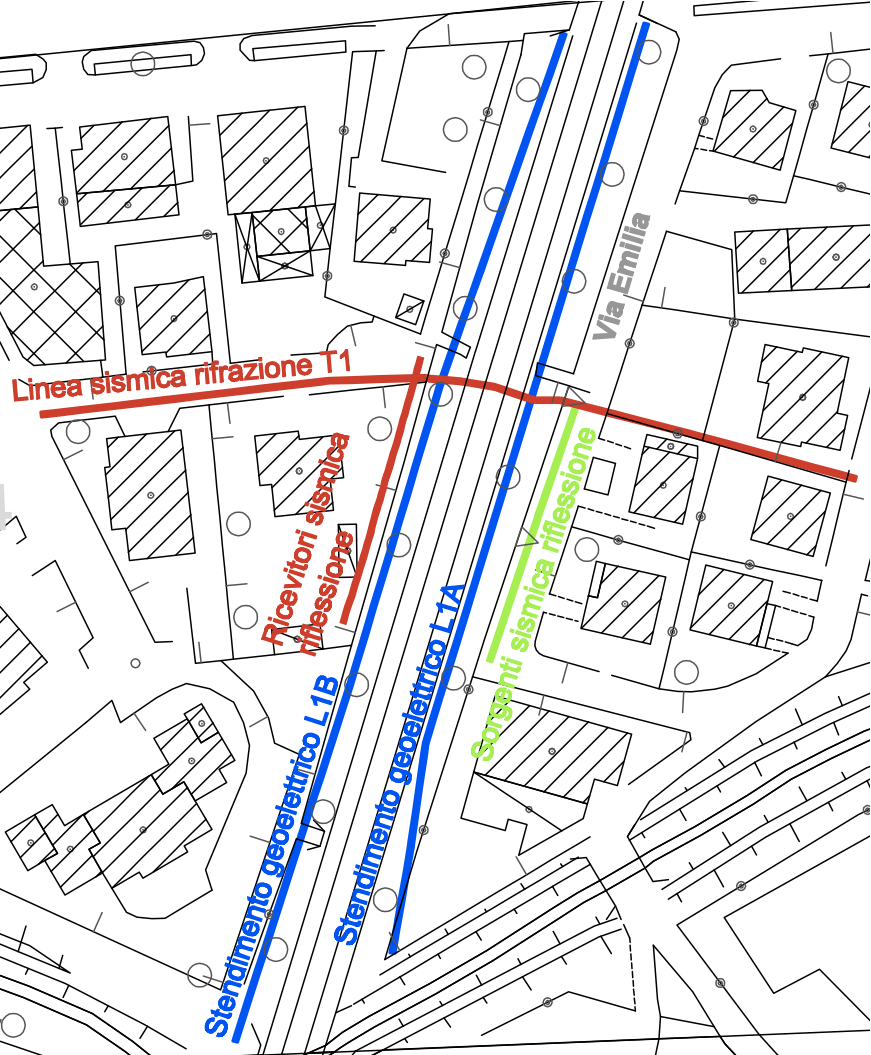

ERT（电阻率层析成像）勘测在铁路轨路沿线及表部进行

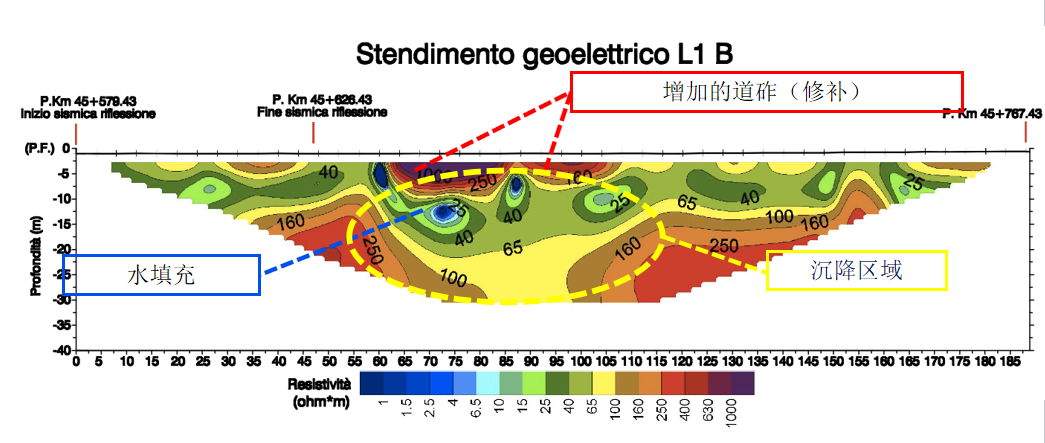

，以检验任何可能的沉降景象。对于ERT线路L1A和L1B

，我们选取了Wenner-Schlumberger法——配置48个电极

，以4米的间距分列。通过综合电法成像与其他地震勘测资料

，我们可能恰本地评估轨路路砟沉降的性质。

案例3---山体滑坡的地球物理勘探

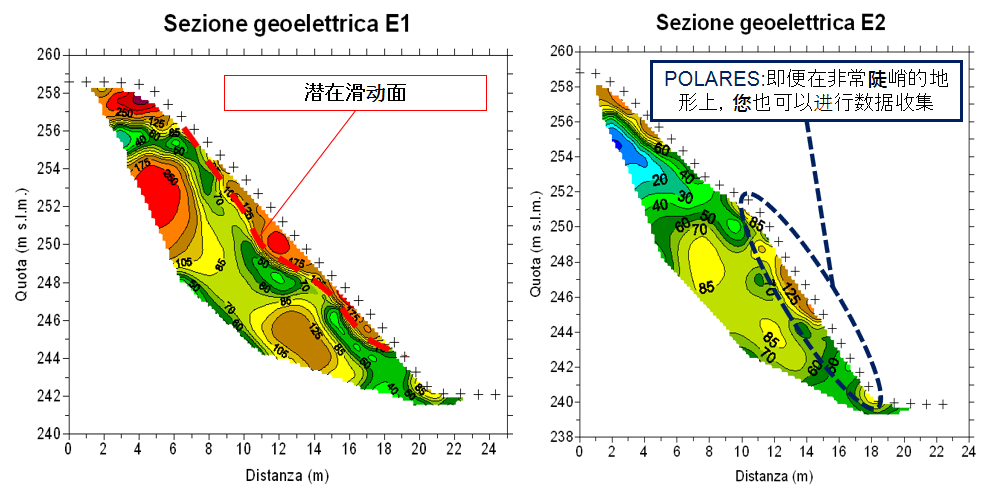

两次高分辨率勘测（E1-E2）

，每次勘测蕴含两个剖面

，每个剖面建设32个电极

，电极间距1米

，总长62米

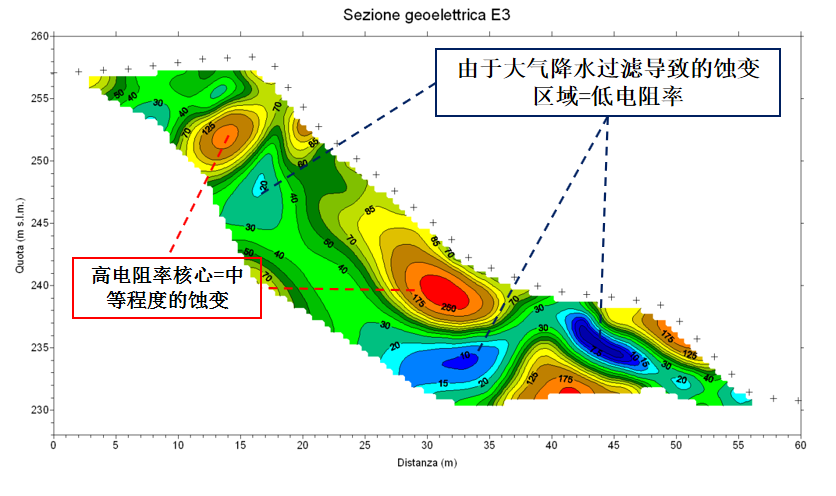

一次勘测（E3）

，蕴含36个电极

，电极间距2米

，总长72米

通过将ERT勘测与地震剖面相结合

，我们发现了砂岩基岩机械机能降低的区域

，这通常是由于大气降水过滤作用导致的

，而这种作用会推进滑坡的产生。同时

，滑动面也能够被很好地检测出来。
