一、序言

TRT-V8000隧路超前地质预报系统的最大特点在于新搭配了一套扫频震源系统，能够在现场就能观测数据叠加的质量，对数据质量进行实时把控。理论上统一震源点能够陆续叠加99次，但就现场测试而言，通常在叠加3次以来信号质量就会有所提升，在叠加5次以来信号噪声显著降低。尤其在围岩较差的五类围岩的前提下，这种叠加的成效越发显著。

TRT-V8000在预报成效提升的同时，在产品设计上越发切近隧路内的施工环境。蕴含固定块的耦合设计、无线？榈姆浪杓埔约案富骺亟ㄉ枇宋尴吣？。

二、现场测试了局

本次测试供测试了四个掌子面，其中6上和8上使用了大锤锤击作为震源。7上与7下同时使用了锤击震源和扫频震源

2.1六上掌子面

六上掌子面含水，掌子面部门幼股水流涌出，围岩等级为5类围岩。震源使用的锤击震源，采样率8000，纪录时长512ms,纪录延时-6ms。现场7，8号传感器左近初支脱空，导致信号杂波。其余信号，直达波显著；夭ㄐ藕畔灾。

 现场采集波形图

波速图

初步预报了局：桩号隧15+689~15+747：该段显著反射，低阻区域较集中，初步揣度该区域岩体较破碎，节理裂隙发育，部门可能发育幼断层，其中15+733~15+747段p波波速升高，s波降低，该段地下水较发育;

桩号隧15+747~15+793：该段前段有显著的低阻抗变动，反射陆续齐全，后段渐无显著变动，结合波速散布图，揣度该区域岩体较齐全，节理裂隙发育，地下室不发育，洞壁以渗滴水景象为主；

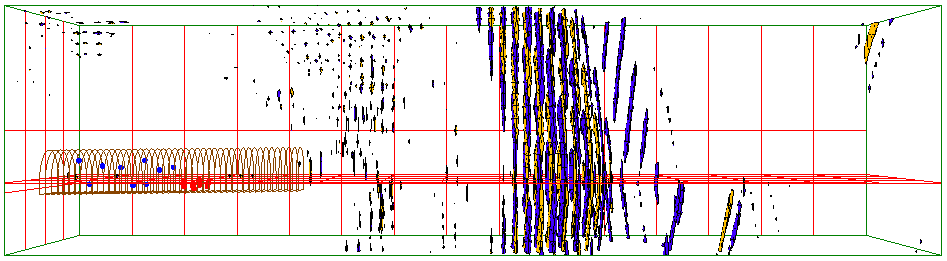

侧视图

俯视图

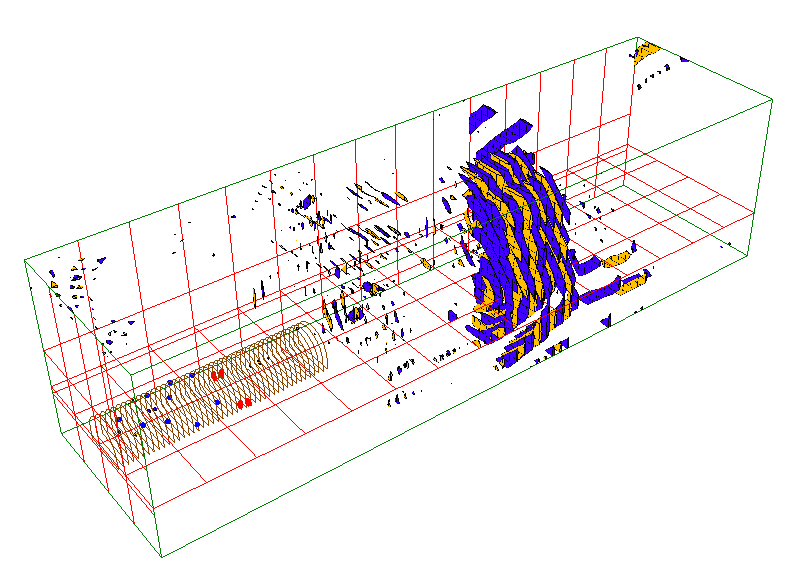

三维立体图

2.2八下掌子面

侧视图

俯视图

桩号隧17+938~17+920：该段前段无显著反射，后段低阻抗变动显著，初步揣度该区域岩体与掌子面类似，岩体齐全性较好，地下水活动轻微；

桩号隧17+920~17+882：该段前段有显著的阻抗变动，且变动不陆续，结合波速散布图，初步揣度该区域围岩岩体齐全性较好，节理裂隙较发育，洞壁可能存在线状流水景象；

桩号隧17+882~17+832：该段有显著的阻抗变动，变动陆续，低阻抗变动显著，初步揣度该区域岩体齐全性较差，节理裂隙发育，部门可能存在脆弱夹层，洞壁可能存在线状流水景象。

三维立体图

2.3七上掌子面

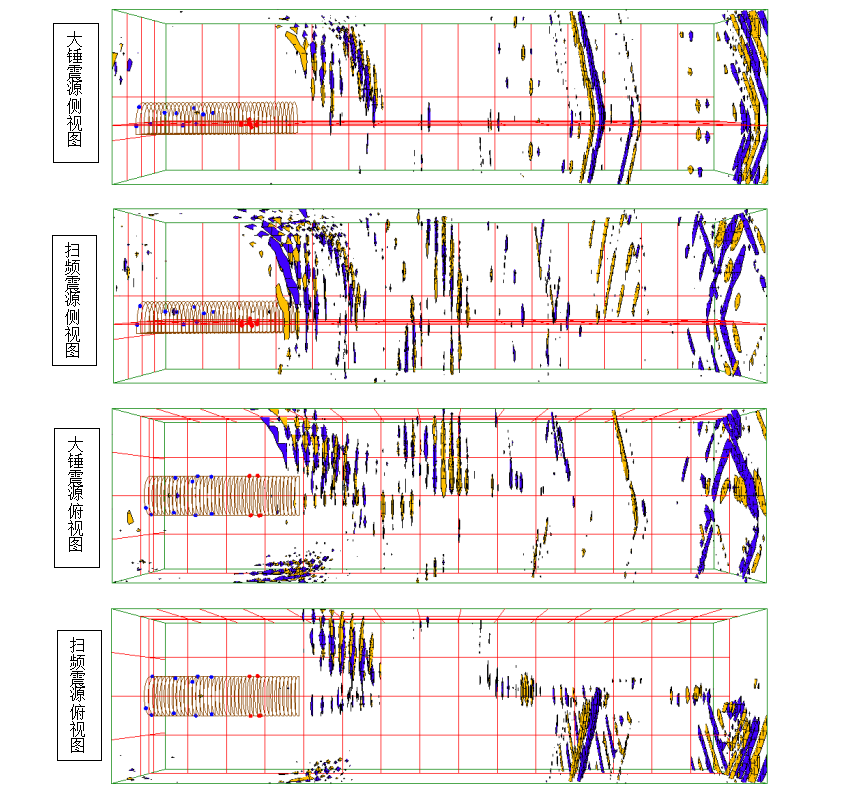

在靠近震源的2，3，4，5号传感器的数据阐发上，锤击震源和扫频震源两者阐发相当，但在距离较远的7，8，9号传感器的信号方面，扫频震源的噪声要幼于锤击震源，扫频震源获得的信号质量较好。7上掌子面围岩破碎，含水，围岩较差，为Ⅴ类围岩。在围岩环境较差的前提下，大锤震源无法看到的直达波，在扫频震源的前提下，通过7次叠加，能获得很好的成效。

桩号隧16+266~16+220：该段反射显著，凹凸阻抗反射杂乱，初步揣度该区域岩体破碎，节理裂隙发育，岩质松软，裂隙水较发育，易出现整体失稳，部门坍塌景象;

桩号隧16+220~16+192：该段结合波速散布图，初步揣度该区域为岩体破碎，节理裂隙较发育，部门可能发育脆弱结构面或存在脆弱夹层，裂隙水轻微发育；易出现整体失稳，部门坍塌景象；

桩号隧16+192~16+155：该段阻抗变动显著，低阻显著，初步揣度该区域岩体破碎，节理裂隙极发育，裂隙水较发育，易出现整体失稳，部门坍塌景象。

2.4七下掌子面

在经过扫频震源5次叠加后(上图为7下掌子面，S6震源点信号)，信号噪声显著降低，叠加前信号根基为杂波，叠加后根基能看到直达波初至。这种变动在围岩较破碎的情况下越发显著。在扫频震源的情况，除9号传感器（左近脱空）表，均能看到初至。

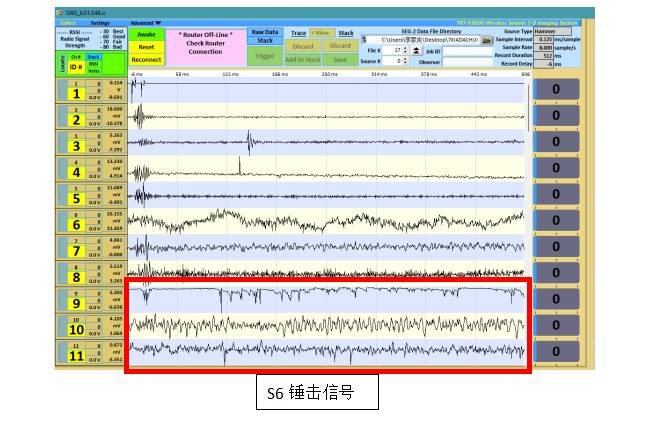

而在S6震源点使用锤击震源时，10与11号传感器在现场则不能看到直达波初至。

桩号隧16+992~17+028：该段反射显著且杂乱，初步揣度该区域岩体较破碎，节理裂隙发育，裂隙水较发育，易出现整体失稳，部门坍塌景象;

桩号隧17+028~17+074：该段前段有显著的低阻抗变动，结合波速散布图，初步揣度该区域岩体较破碎~破碎，节理裂隙发育~极发育，裂隙水较发育，其中隧17+064~17+074段可能存在脆弱结构面，易出现整体失稳，部门坍塌景象；

桩号隧17+074~17+104：该段有显著的阻抗变动，变动陆续，高阻抗变动较显著，初步揣度该区域岩体齐全性差，节理裂隙发育，裂隙水较发育。

三、总结

①TRT-V8000新增的扫频震源在围岩较差的情况下，相较于锤击震源能获得质量更高的数据。尤其在统一震源点，对于距离较远的传感器，扫频震源往往成效更好。

②统一震源点，叠加后的信号显著优于叠加前，并且这一点分歧于以往的TRT-7000，TRT-V8000叠加的成效在现场就能够看到，这使得现场的技术人员在使用TRT-V8000时，能够凭据现场的现实情况来进行信号叠加，一向到信号切合要求为止。

③当围岩较好时，锤击震源成效略优于扫频震源，尤其是在靠近震源点左近的传感器，能获得更好的信号。当围岩较差时，则扫频震源综合成效最好。
