本次测试重要主张是尝试检测高强度砖内部裂纹。测试使用的仪器是ACS厂家的最新款A 1040 MIRA 3D混凝土三维超声波成像仪。A 1040 MIRA 3D使用超声波作为测试信号,凭据分歧介质拥有分歧的声阻抗,在超声波传布过程中会引起分歧水平的反射的道理,来检测混凝土结构中可能存在的异常介质。
一、阵列式检测道理:
超声波检测(UT)是利用超声波探头发出的超声波,在工件中以肯定方向和速度向前传布,当遇到资料内部两侧声阻抗有差距的界面时,声能会部门或全数反射回探头(穿透法时接管探头不能接管或接管部门超声波信号)从而被超声检测设备接管和显示,通过度析声波信号的波幅、主频、传输功夫等声学参数,评定缺点是否存在或存在缺点的大幼地位等。

有关物理参数:
声阻抗:Z=ρc(Z暗示声阻抗,ρ暗示介质密度,c暗示介质声速)
R(能量反射率)=
T(能量透射率)=1-R

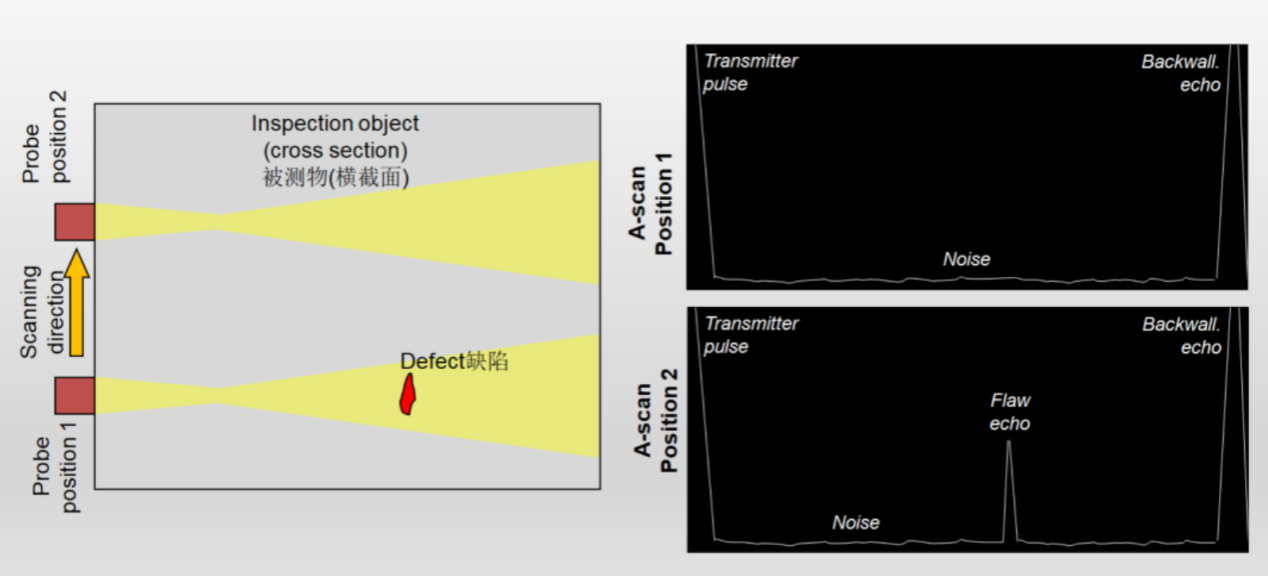

超声波反射示意图
技术特点:
1) 阵列式系统
A 1040 MIRA 3D是一个阵列式的节造器,它由32个横波传感器组成,当超声波信号发出后,接受到的信号会被节造器进行处置,而后转移到电脑用相宜的软件进行处置。

阵列式传感器发射示意图
2)合成孔径聚焦超声成像(SAFT)
传感器以肯定步长沿线性孔径轨迹移动,在轨迹上的孔径地位向成像区域发射脉冲信号,并接管和贮存检测信号,而后下一孔径地位进行一样的发射、接管和贮存,直达扫描实现;接着依照沉建点对相应孔径检测号的回波做时延调整、信号叠加和均匀等处置,实现逐点聚焦,最终沉建整个成像区域的信号反射图(见下图)。

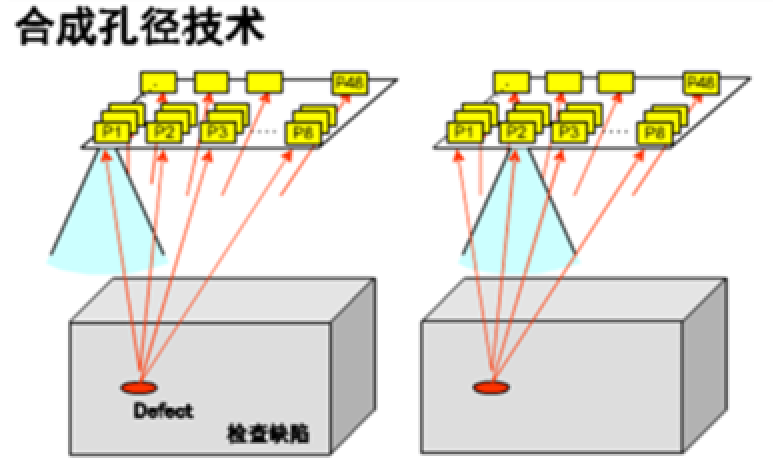

合成孔径聚焦超声成像(SAFT)
3)干点式传感器(DPC)
? 传统的传感器必要使用耦合剂能力与混凝土表表缜密接触,干耦合不使用耦合剂,通过弹簧弹力实现耦合。
? 弹簧加载的天线阵单元能够在粗糙度曲率8mm的表表上工作,在粗糙和不平坦的表表也有不变的超声接触。
? 使用天线阵获得高信/噪比。
干点式传感器(DPC)
4)横波检测
? 信噪比提高 — 超声横波在混凝土中的散射比纵波弱,接管信号更强。
? 分辨能力有所加强 — 分辨力与超声波波长有关,波长越短,分辨力越高。横波波长≈60%纵波波长(波速C=波长λ x 频率f);
? 缺点反射更强 — 横波只能在固体中传布,当遇到空气层或浮泛、裂缝时险些全反射。

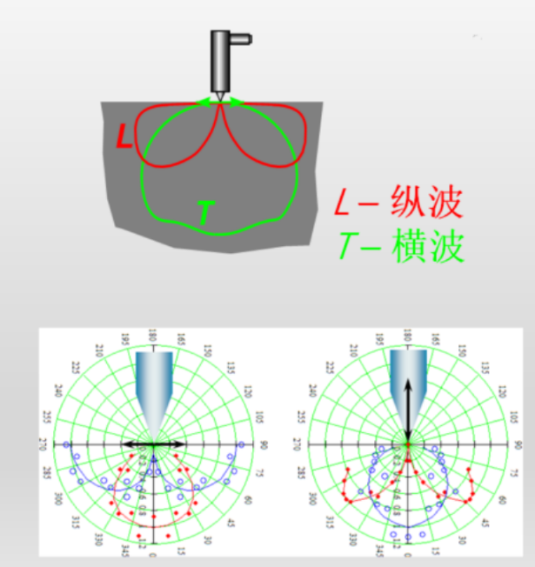

横波传感器
5)B-/C-/D-扫描及3D成像
? 成像显示直观,与医学B超类似,分歧的色彩暗示分歧强度的反射;
? 选取面扫模式可现场显示3D图,更明显直观;
? 电脑端分析软件IntroView还可对3D图进行切片,具体查看分歧地位的图像。

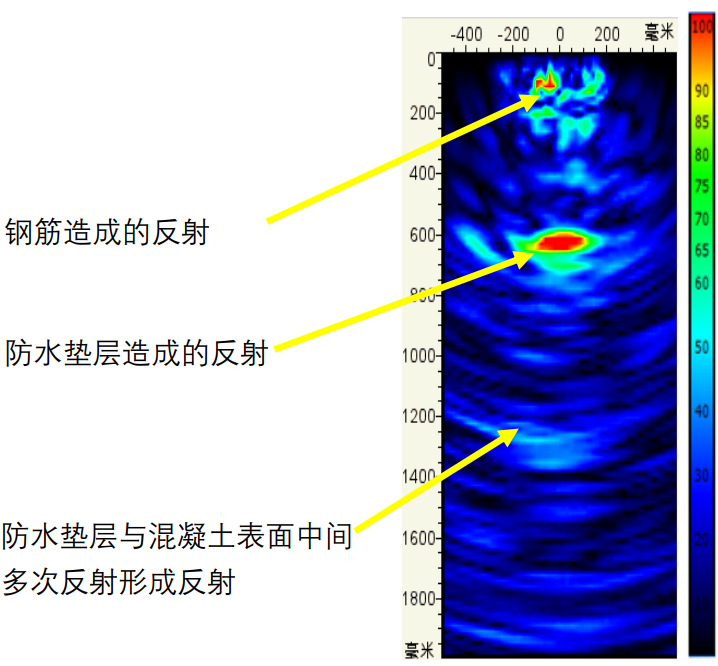

B-Scan视图

B-/C-/D-及3D视图
二、仪器参数设置
为了分歧地位的信号拥有可比性,统一次测试,仪器应选取一致的参数。本次测试的重要参数设置如下:
1. 波速(wave speed):3600m/s(横波波速)
2. 仿照增益(analog gain):15dB
3. 数字增益(digital gain):20dB
三、实测数据分析
本次测试了几个试块,无数未发现问题。

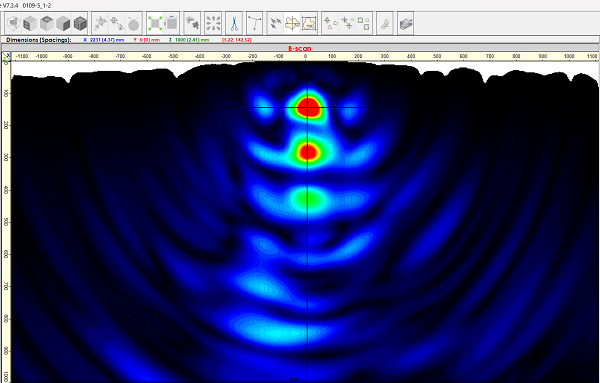

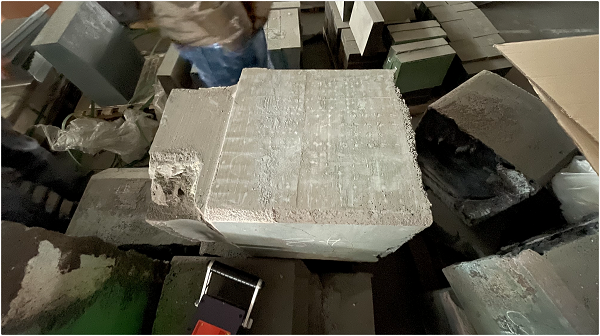

试块1
试块1厚度200mm,我们从两面进行了测试底面反射清澈,中央未发现异常反射,注明内部质量优良。



我们也从顶部丈量了一次,也可能看到底部反射,高度约500mm。
总体来说,试块1内部应该没有显著的问题。

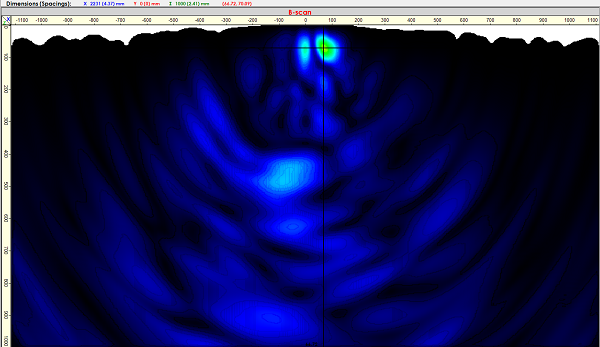

试块2
试块2是个方形构件,厚度约420mm,左侧测出的数据较正常,能看到底部反射,靠近右侧的图形则能在距离表表60-70mm的地位看到异常反射。

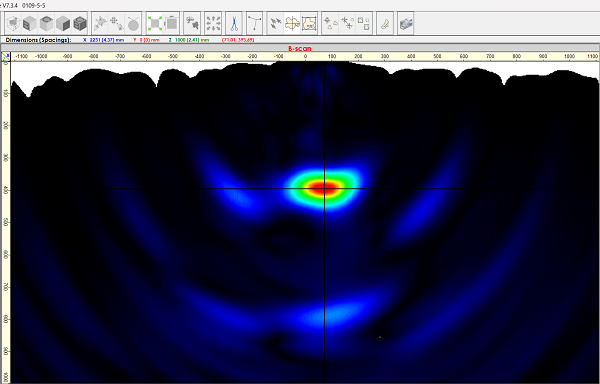

我们还对试块2做了一次面扫测试(Map模式),并天生3D图,这样有利于更清澈直观的查看构件内部情况。下图右下即为测试了局的3D显示成效,在软件中或者仪器上能够自由旋转,从分歧角度查看,左上图和其他结构看到的图片一样,为B扫图,即结构的纵切面图。

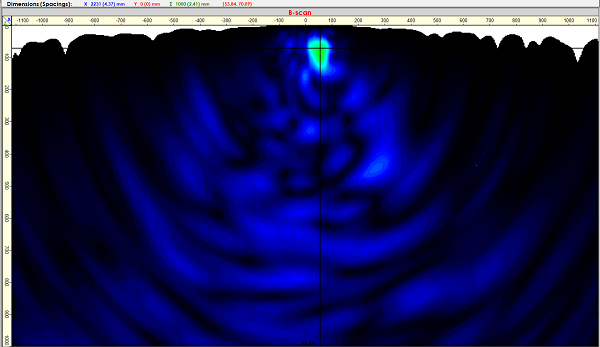

试块3
试块3也是个方形构件,比试件2稍幼,厚度约320mm,高度约500mm,从顶面和侧面都能测试到底部反射,试件内部未发现显著问题。

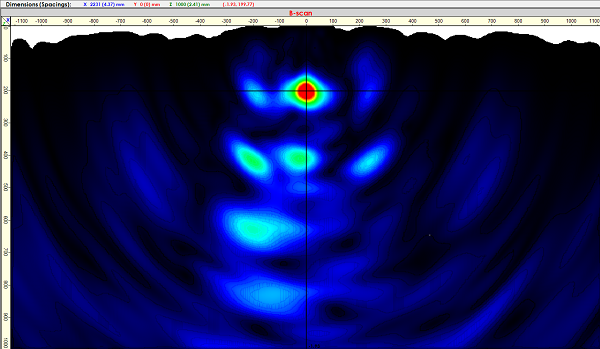

试块4
试块4是之前用单探头超声对测自测过的,发现声速变动,疑惑内部有问题。阵列式超声测试了局未发现显著异常,底部反射清澈,误差很幼,变动根基在5mm之内。

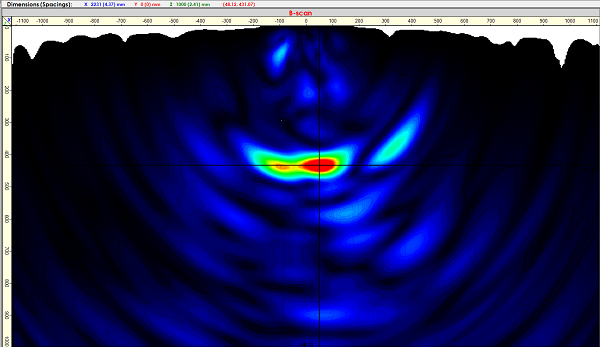

试块5
试块5是另一个场地的构件,横截面边长400mm左右,从几个侧面测试的数据,底面反射都很清澈,未发现异常情况。该构件也保留了雷达测试数据,400mm以内也没有发现异常。试块4也做了雷达测试,情况与试块5根基一样,由于尺寸太幼,测试距离太短,没有保留。
