TIP热法桩身齐全性测试设备利用案例和数据分析（二）

热法桩身齐全性测试（TIP）是通过测温电缆与数据采集盒（TAPs）来实现的。TIP测试系统由美国PDI公司与FGE结合出产，通过埋设于混凝土内部的测温电缆，测试并纪录混凝土凝固过程中的温度。

测温电缆由一系列测温传感器组成，通常每距离30cm（1英尺）安插一根。对于该桩，装置了4根，长杜纂钢筋笼长度一样，在钢筋笼下放之前实现绑扎。钢筋笼下到指定深度后，在每根电缆上衔接采集盒，在浇筑混凝土之前即起头数据采集。

在混凝土凝固过程中，水泥水化产生热量，使得桩身内部温度升高。每隔15分钟，TAP数据采集盒会自动纪录电缆上每个传感器丈量的温度值，天生温度沿深度方向的曲线。当温度达到峰值后，将TAP衔接到TIP主机，下载测试数据以便进前进一步分析。

TIP测试数据能够用来分析评价混凝土质量以及钢筋笼的地位。测温电缆沿深度方向的温度均匀值与整体混凝土浇筑量直接有关。通过分歧深度处的传感器的温度的均匀值，能够评价墙体的齐全性。若是丈量的均匀温度沿深度方向是陆续一致的，就以为墙体的尺寸与质量是均匀的。若是部门出现温度值升高，则可疑惑出现扩径，而若是部门温度值降低，则疑惑缩颈或混凝土质量有问题。若是截面超过10%出现异常，则可在多根电缆的统一深度地位看到信号异常。由于泥土和泥浆不会发热，所以若是出现夹泥等问题，也会出现温度值降低的景象。

通过单根电缆温杜纂所有电缆温度均匀值的差距，能够判断钢筋笼的偏位情况。若是电缆温度偏高，则批注该电缆更靠近桩中心，或者靠近扩径地位；而若是电缆温度偏低，则批注该电缆靠近桩土接壤面，或者靠近缺点。查看径向对称的两根电缆的温度，若是一根电缆温度高于均匀值，而另一根温度低于均匀值，那么能够判断钢筋笼产生了偏移。

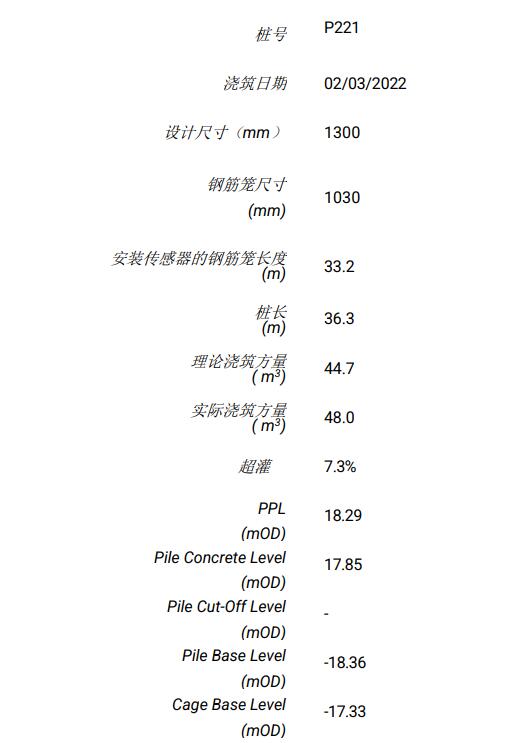

一、桩身信息

二、实测数据

TIP测试了局蕴含实测温度-深度曲线。若是测温度点足够多，温度概括图能够齐全展示分歧功夫点，每一个传感器沿深度方向的温度。

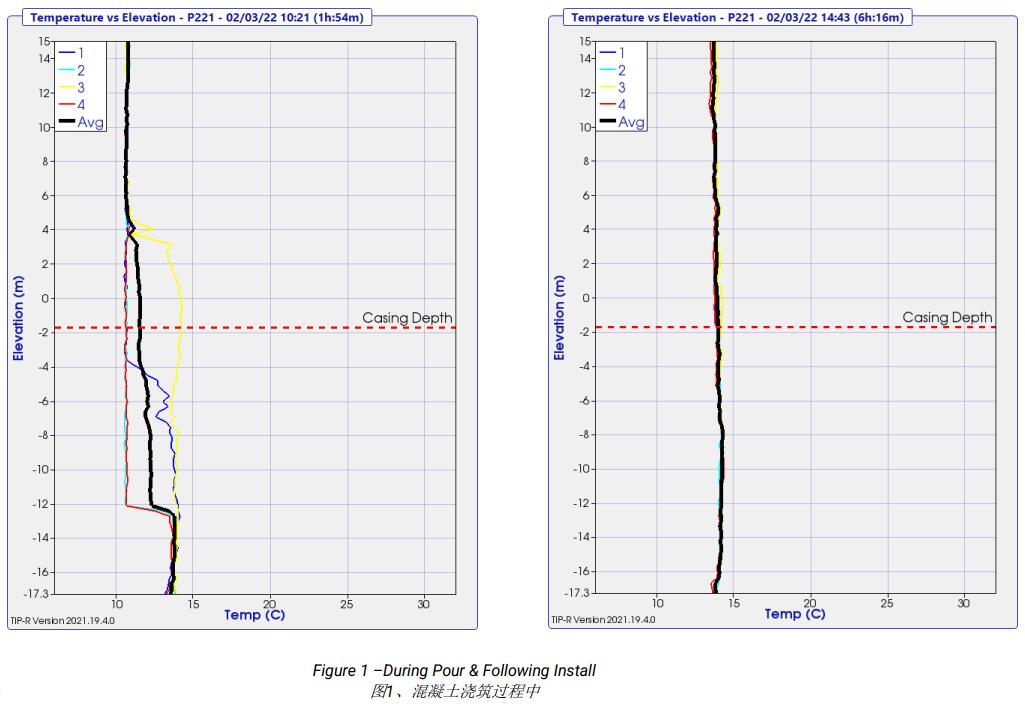

温度测试了局如图1-5所示。图1-3为以下功夫点测试的4根电缆的温度-深度曲线：装置后第一次测试（图1），峰值温度一半功夫（图2），峰值温度（图3）。

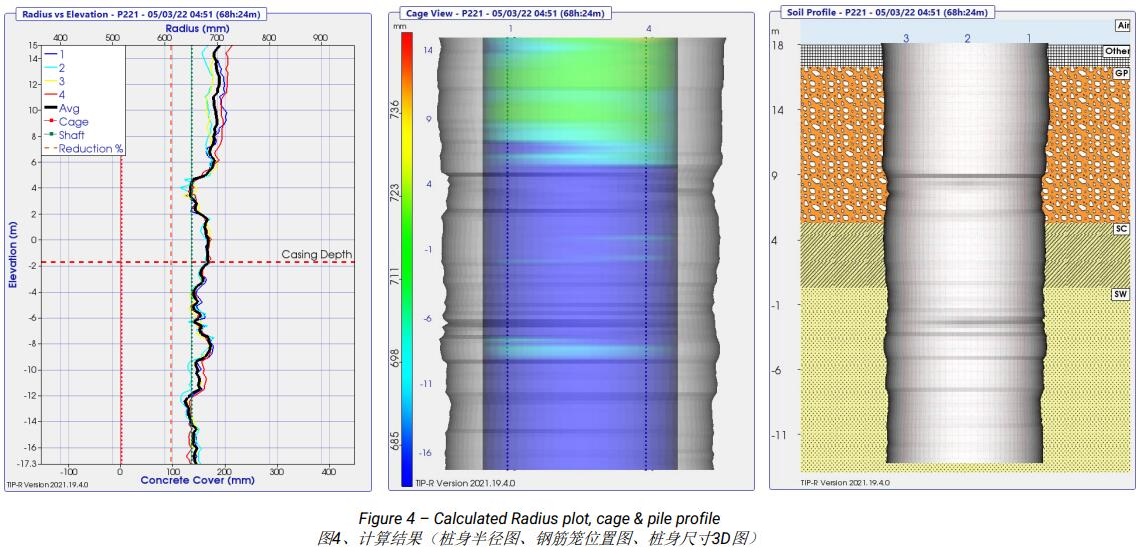

图4为专业分析软件TIP-reporter凭据实测温度变动数据推算出来的桩身半径、钢筋笼地位延深度的散布图以及桩身尺寸3D模型图。

通常，分析的时刻为温度达到峰值与峰值通常的功夫点，该项目为浇筑后的48幼时。

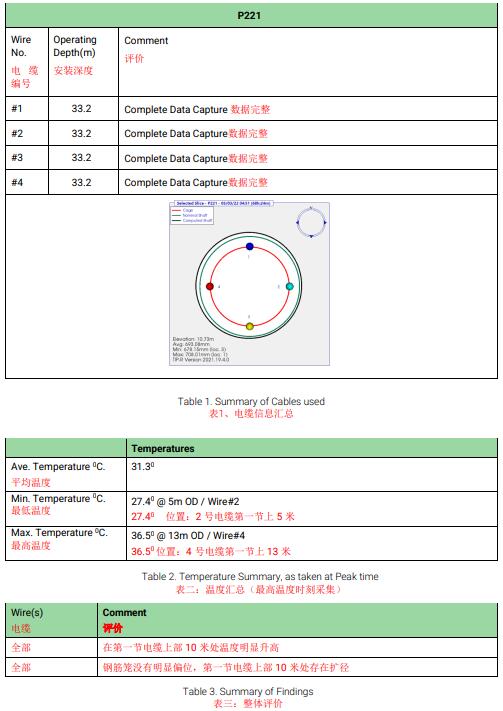

三、数据解析

查看温度VS深度的关系曲线，整个桩身温度没有突降点，注明桩身没有显著的变动，没产生显著的异常，齐全性优良。
