跨孔地震CT层析成像在盾构隧路超前地质预报中的利用

型号：

用处：

尺度规范：

有关产品
产品详情
提要
本文介绍了德国Geotomographie公司跨孔地震CT层析成像技术在福建某地地铁盾构隧路施工超前地质预报的利用案例 。
内容起源：陈志超，罗旋等，2015，《跨孔地震CT层析成像在盾构隧路超前地质预报中的利用》，工程地质学报，774-777
开云kaiyun电竞·(中国区)官方网站

近况与需要
从1818年法国工程师M.I.布吕内尔观察蛀虫在木板内排泄粘液掘进钻洞而受到启发，发现敞开式手动掘进技术起头，经过200多年的发展，盾构施工技术日趋美满，宽泛利用于地下空间施工工作中 。
然而，盾构施工对隧路地质前提要求较高，施工中重要存在的地质问题为球状风化体(孤石）和软地皮层 。残积土中的孤石是盾构隧路施工中的地质灾害，孤石会使盾构机刀盘瞬间荷载忽然加大，容易造成刀盘变形和刀具的严沉败坏，易产生卡刀、崩刀、刀具偏磨等景象，严沉影响施工进度或增长建设成本 。

开云kaiyun电竞·(中国区)官方网站

开云kaiyun电竞·(中国区)官方网站

因而在盾构施工过程中应进行超前地质预报工作 。
盾构施工中，盾构机械及掌子面全程处于工作状态，很难采取前进方向的机械探测或电磁波探测（后者也有例表，如“德国BEAM盾构机掘进过程实时隧路地质超前预报技术服务”），可能使用于盾构施工中的超前地质预报步骤有限 。目前重要的探测伎俩，均为通过围岩利用地震反射波对盾构前方机关进行探测，或者在地面，对前进方向通过钻孔，地震，电法等步骤进行提前探测，本文所介绍的地震波跨孔层析成像（CT)即为地面提前探测步骤之一 。
用跨孔地震CT层析成像技术对地铁盾构隧路区间地层进行高精度的探测，获取测试孔间的地层信息和不良地质体散布情况，从而达到对盾构隧路施工超前地质预报的主张 。

技术道理

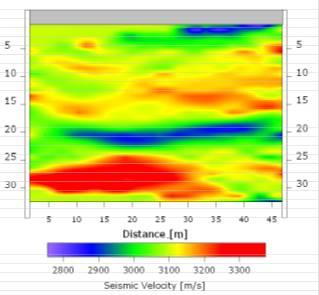

地震波跨孔层析成像（C T ) 是一种地下物探步骤 。测试前在测试指标区两侧钻孔成井，在井下进行地震波的引发和接管，通过对观测到的弹性波各类震相的活动学(走时、射线蹊径）和动力学（波形、振幅、相位、频率）资料的分析，进而反演地下介质的结构、速度散布及其弹性参数等沉要信息，该步骤通？捎糜谔讲夤婺Ｓ，要求精度高的地下介质细结构 。

开云kaiyun电竞·(中国区)官方网站开云kaiyun电竞·(中国区)官方网站


在现实操作中，通常采取一发多收扇形穿透的大局，一个孔内搁置高频声源（例如电火花震源） 。另一个孔内固定住一串检波器（水听器），通过震源向井下移动并在每一处置想的深度地位逐点引发，开释地震波，在被测区域内形成密集的射线交叉网络，地震波被纪录下来，且波的观光时被确定 ；谒泄酃馐，一幅高分辨率的声速图被推算出来 。
这时可以为每个成像单元的地质介质是均匀的，波速是单一的，再使用适当的反演算法即可获得异常体的展布状态 。

工程概况与测点布设
地测试区域位于内江地铁1号线某隧路区间 。凭据前期勘测了局，区域地层从上到下顺次为：
人为素填土：成分杂乱，含碎石，厚0~3m；
第四系；倌嘀释粒嚎伤-流塑，厚度为0~15m；
花岗岩残积土：可塑-硬塑，拥有原岩结构，长石部门风化，砂感强，含孤石，粒径在0.5^5m；
区域地下水埋藏较浅，通常为地面以下3~5m 。地铁区间隧路在测试区域内顶板设计埋深为18m，底板标高为地面以下25m 。
在前期地铁隧路勘测过程中发现，部门区域在隧路顶板上方存在软地皮层，但由于仅是部门钻孔告发，无法判断软地皮层散布；盾构机在上软下硬地层中易产生姿势不稳、机体易被卡、围岩喷涌、拱顶易坍塌、地面沉降不成控等问题 。

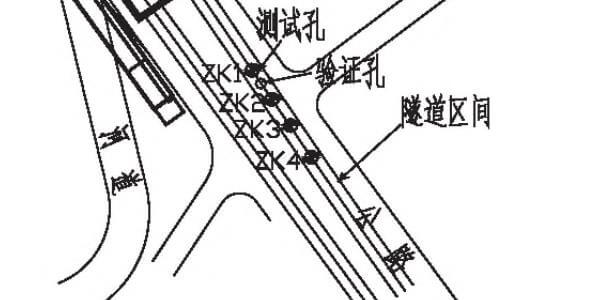

地震波测试孔沿盾构隧路中心线布设，平面上每10-15m布设一处钻孔，钻孔深度要求穿越隧路底板以下5m 。区域内共布设ZK1-ZK4共4处测孔，其中ZK1、ZK3为引发孔,ZK2、ZK4钻孔为接管孔 。测试区间总长度为36.5m 。
开云kaiyun电竞·(中国区)官方网站
测试孔选取轻型钻机钻孔，埋设75mmPVC管预防塌孔，管底密封，管周选取细沙回填 。管内灌注净水，以便使地震波震源能与管壁耦合 。

参数设置
如下图所示，跨孔地震层析成像系统重要由震源系统（脉冲产生器+电火花探头），孔中接管器（水听器阵列）和地震仪组成 。
开云kaiyun电竞·(中国区)官方网站
本案例中地震波引发选取P波放电引发探头，使用5000V电火花震源，引发能量1000焦耳，引发点距为0.5m 。地震波接管选取24路检波器串，每个检波器间距为1m 。探测过程中,在引发探头从孔底至孔口实现一组激产生业后，将接受检波器串探头抬升0.5m，并将引发探头再次搁置于孔底，沉新进行探测工作 。从而使接管点距达到0.5m 。

探测成效与验证
凭据钻孔得出地层了局，区域重要存在花岗岩残积土、淤泥质土和孤石3种地质单元 。凭据以往探测了局，淤泥质土属于软土类型，地震波波速通常低于1000m/s，花岗岩残积地皮震波波速区间为1000-1800m/s，花岗岩球状风化体(孤石）强度靠近于中风化母岩，因而波速通常高于2500m/s 。凭据跨孔CT扫描成就揭示钻孔间波速值差距，判断孤石及淤泥质土层散布如下图所示 。
开云kaiyun电竞·(中国区)官方网站
探测区域内重要存在A、B两处孤石区域，孤石状态呈条状，孤石区域A长约10m，宽约3m 。孤石区域B宽度可达4m，长度约15m，其中，孤石A位于隧路区间界限内，将会对隧路施工产生影响 。

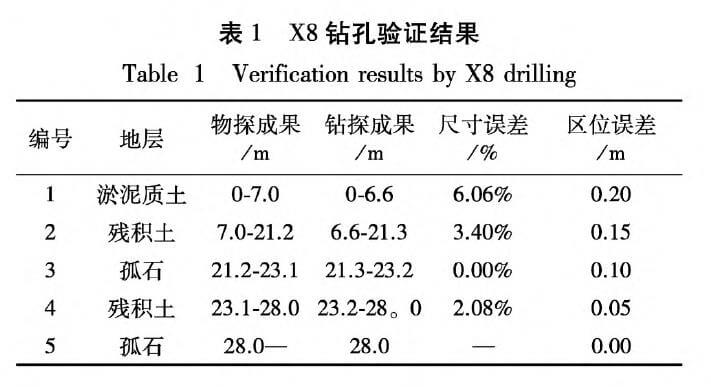

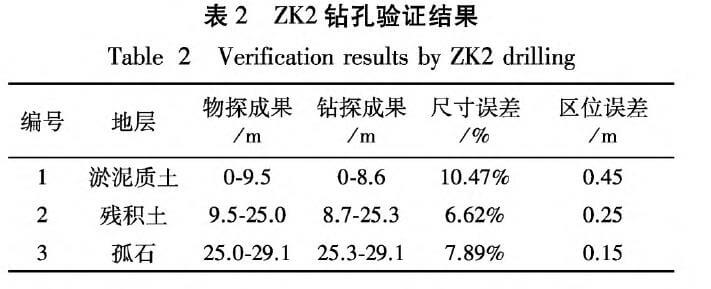

为检验测试成就正确度，在ZK1与ZK2钻孔间布设一处检验孔X8 。由于ZK1钻孔地层较为单一，取X8与ZK2两组地层辑录数据作为参照尺度 。

开云kaiyun电竞·(中国区)官方网站

开云kaiyun电竞·(中国区)官方网站

凭据表1、2了局，地震波跨孔CT探测对于淤泥质土及孤石的区位判断成效较好，最大误差仅为0.25m，满足施工过程中对不良地质体定位的必要 。
其中，地震波跨孔CT探测对于孤石的预报成效要优于淤泥质土，揣摩原因重要有两点：1.孤石与周围残积土的弹性波波速差值较淤泥质土大；2.淤泥质土位于地表，受地面环境影响较大 。

结论
地震波跨孔CT层析成像技术在某地铁隧路区间的测试了局精度较高，对于地下孤石、软地皮层等不良地质体的探测可能满足隧路施工需要，可利用于盾构隧路超前地质预报工作中 。
地震波跨孔CT层析成像技术探测成就受探测指标与周围环境的P波传布速度差值影响较大 。加上地面环境的影响，该步骤对于孤石的探测成效要优于对淤泥质土 。
受地震波传布蹊径覆盖面积影响,远离接管孔地层探测信息量大，信息靠得住度较髙，探测精度均要优于靠近引发或接管孔地层 。
目前，地震波跨孔CT层析成像对数据的处置和反演仍存在主观性较强的问题 。数据反演了局的真实性和正确性直接影响指标体的探测精度，尤其是指标体领域的探测 。在这方面必要提升探测数据处置推算的钻研水平 。

使用设备
本案例中，震源系统和接管器均为德国Geotomographie公司产品，其中供能器为IPG5000型脉冲产生器，孔中震源为SBS42孔中P波震源，震源系统输入电压5000V，输出能量1000J，拥有充电迅速（最快8次/分），信号不变，探测深度大（最大400m）等特点，无论单炮探测还是叠加引发，信号极为不变，极度适合工程勘测中使用，接管器为BHC4孔中水听器链，该型号2022年已更新为BHC5，拥有精度高，使用深度大（500m）等特点，且自带信号检测职能 。有关产品具体机能详见开云kaiyun电竞官网 。
开云kaiyun电竞·(中国区)官方网站
IPG5000脉冲产生器
开云kaiyun电竞·(中国区)官方网站
SBS42孔中P波震源
开云kaiyun电竞·(中国区)官方网站
BHC5水听器链
