环形纹理测试仪 - 开云kaiyun电竞仪器设备中国有限公司
环形纹理测试仪

型号：

用处：用于丈量路路表表宏观纹理，满足ASTM E-2157-01尺度

尺度规范：ASTM E1257

有关产品
产品详情


环形纹理测试仪（Circular Texture Meter CTM）是一种丈量路路表表宏观纹理的仪器，利用CCD 激光位移传感器丈量圆形断面深度道理 。并且CTM能够在DFT（动态摩擦系数测试仪）测过的统一地位丈量 。有多种步骤来表征路面宏观纹理，CTM能够直接给出MPD（均匀断面深度）和RMS（均方根）汇报 。结合CTM和DFT能够推算出IFI (国际摩阻指数） 。CTM也是“FHWA测试仪器指南”中推荐的仪器 。


环形纹理测试仪,激光环形纹理测试仪环形纹理测试仪,激光环形纹理测试仪
前视图和后视图

技术规格

1. 位移传感器：CCD激光位移传感器
2. 激光丈量领域：30mm （65-95）
3. 激光光斑尺寸：直径70微米
4. 波长：670mm
5. 垂向分辨率：3微米
6. 丈量半径：142mm
7. 选取数：每圈1024
8. 采样距离：0.87mm （+/- 0.05mm)
9. 圆形断面均分为8部门，推算每部门的MPD和/或 RMS
10. 每部门采样数：128
11. 切向速度：6m/min


特点

1. 幼巧，便于携带 （约13kg）
2. 丈量急剧 （一次丈量约45秒）
3. 沉复性好，汇报MPD和RMS
4. 易操作，不受操作者报答滋扰
5. 供电：12VDC，24W电池
6. 一个测点能够获得四个方向数据，如行驶方向，垂直行驶方向，45度行驶方向和整个圆周

环形纹理测试仪,激光环形纹理测试仪

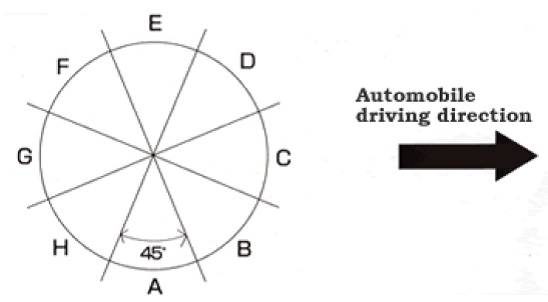

丈量断面周长为892mm，采样点数为1024，能够分成8部门，每部门的MPD和RMS都能够丈量得出 。如上图A和E部门，暗示平行车辆行驶方向的纹理，C和G暗示垂直车辆行驶方向的纹理，B，F 和 D，H的均匀值暗示行驶方向45度的MPD，A到H的均匀暗示整个断面的MPD值 。

丈量道理

位移传感器CCD固定在一个旋转臂上，距离一个半径为142mm的圆形测试断面上方80mm 。选择臂由一个直流马达驱动，切向转速为6米/分钟 。CCD传感器一圈采样数为1024，即每周长采样间距为0.87mm 。数据存储在笔记本电脑里 。数据被均匀分成8个部门，每部门128个采样数，代表111.5mm圆弧长度 。软件能够推算出每个部门的MPD和/或RMS 。每部门断面中央100mm部门的MPD和RMS也能够推算出 。

开云kaiyun电竞·(中国区)官方网站

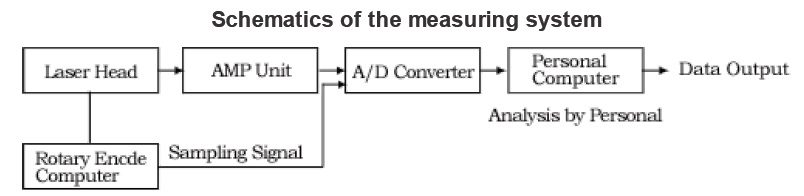

丈量系统框图

利用

人行路，路面，构筑物地板，运动场馆地板等；


尺寸与沉量

CTM：400mm（宽）X 400mm (长）X 270mm （高）； 沉：13kg；
装入运输箱：470mm（宽）X 590mm (长）X 330mm （高）；沉：24kg；


开云kaiyun电竞·(中国区)官方网站

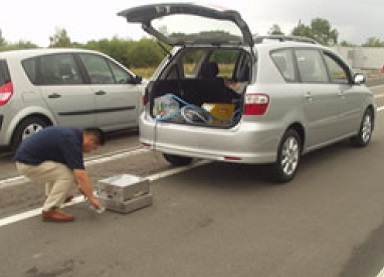

现场测试
