高分辨率地震纪录系统

高速，幼型化 & 低功率

DAQlink 5 是便携式地震仪的第五代产品
。系统能够配置为独立的监测系统、地震折射系统或散布式地震反射系统
。

Vscope软件节造地震仪，提供采集节造，数据质量节造（QC）和文件存储
。地震仪利用行业尺度的以太网进行号令、节造和急剧数据文件传输
。

系统特点：

每个地震仪节点1 至 24通路

高速24位ADC – 高达64,000 sps

带宽 – DC 至 20 KHz

低失真 – 0.00008% THD @ 500 sps

宽动态领域 –  >124 dB @ 500 sps

低噪声 – <0.15 ?V RMS @ 500 sps

多种功夫同步模式

GPS可驯时钟用于陆续纪录

VHF/UHF无线电便于地下使用

支持使用PTP进行多个单元的功夫同步

多种触发模式

锤击开关触发用于自动源采集

功夫触发用于噪声监测

LTA和STA触发用于事务监测

两种触发电路可用，一种用于尺度的，

另一种用于低电压输入

多种数据存储方式

尺度16 Gb内置存储卡

表置式，兼容USB存储接头用于数据备份和传输

以太网衔接用于急剧数据传输和远程数据存储

内置以太网

通过网络来配置地震仪和监测采集

兼容电缆，Wi-Fi和移动数据

内部FTP服务器用于表部数据存取

选配网络扩大器，用于将多个DAQlink衔接起来，以构建高通路数系统

内置接管测试

仪器测试：失真，交叉馈电，共模抑造比，脉冲 & 噪声

传感器测试：电阻，频率，阻尼，活络度

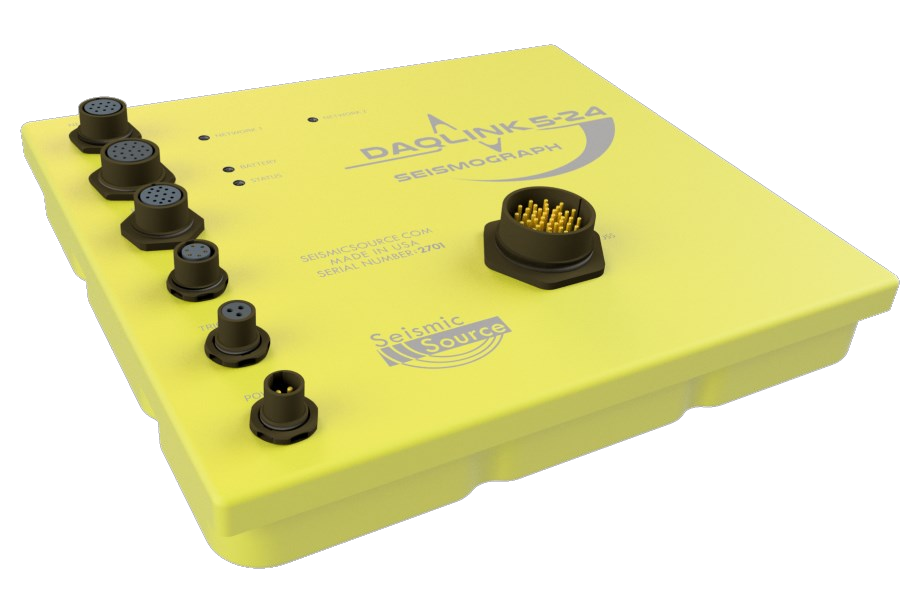

DAQlink 5-24地震仪

运行模式：

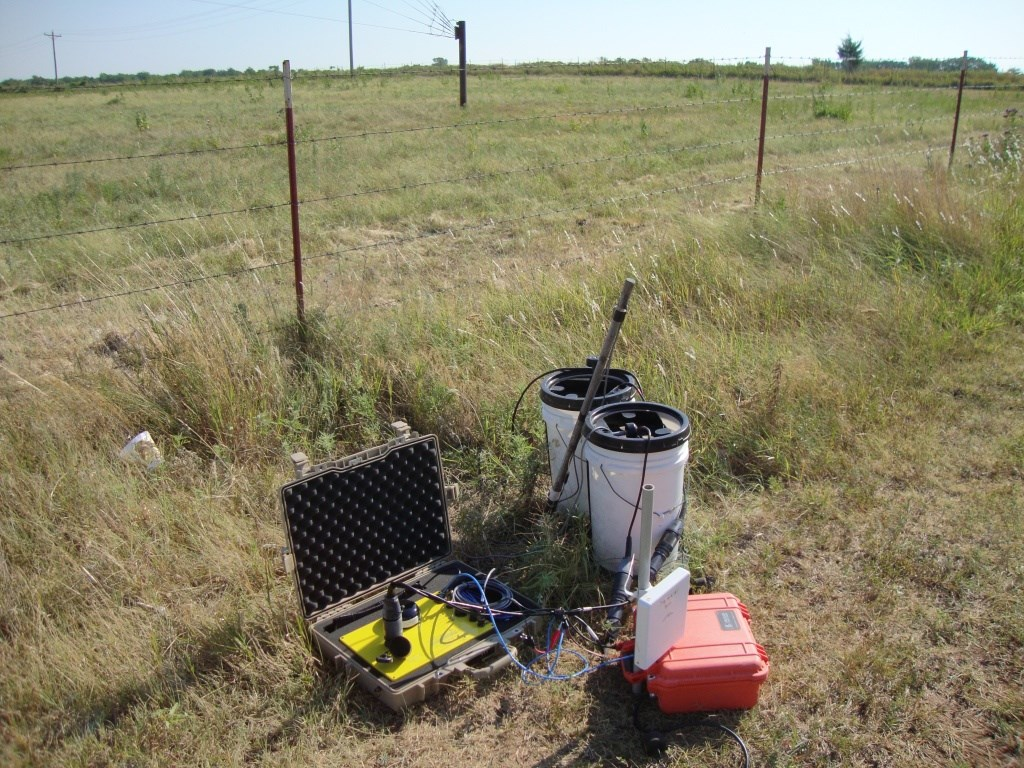

纪录自动源地震数据

使用冲击震源和锤击开关的轻便急剧作业行列

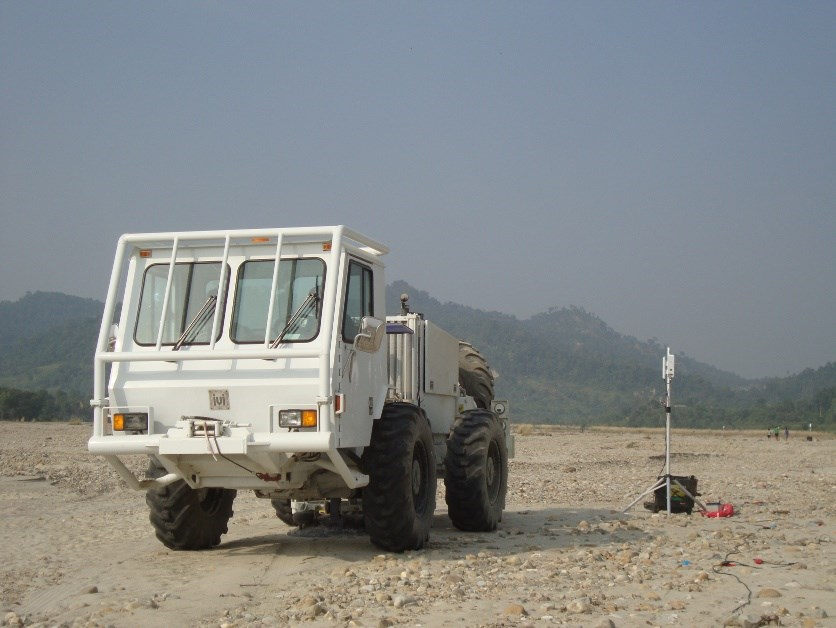

在嘈杂和/或难题的情况下，使用稳态震源和节造器来采集数据

将推算机联网以监控采集过程、质量节造数据，并存储引发纪录

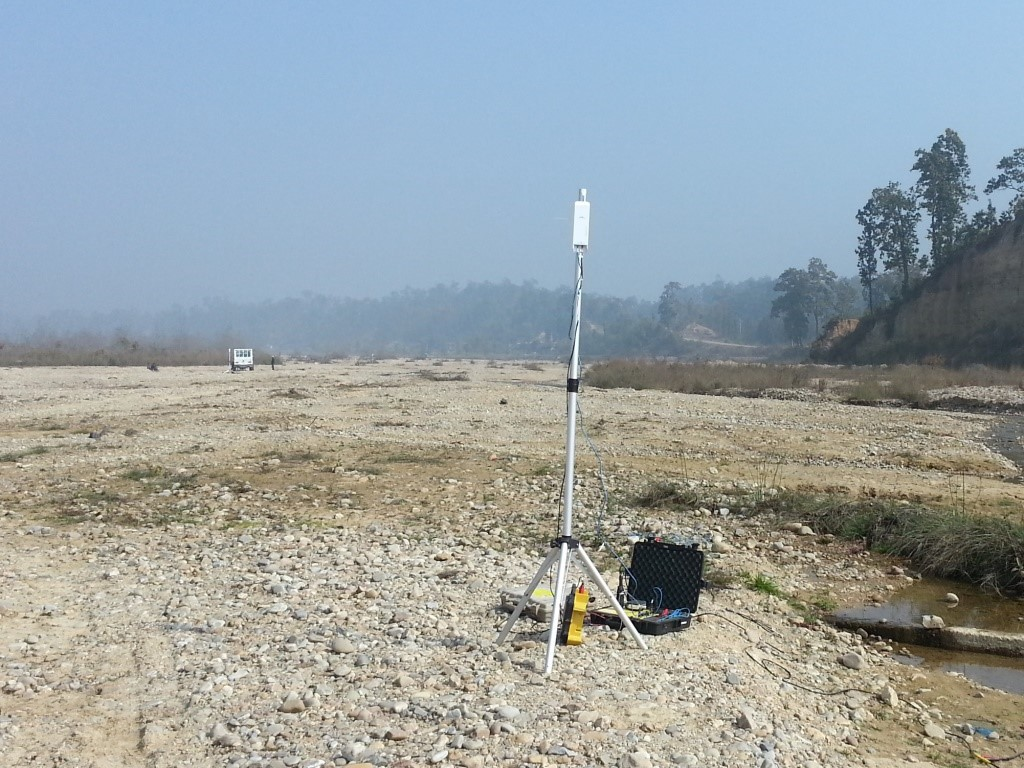

纪录被动源地震数据

真实的陆续纪录

使用蜂窝调造解调器用于远程数据采集

共同地表或孔中传感器工作

自动事务检测

陆续纪录和存储数据

使用LTA或STA来判断事务

检测到事务时，蕴含自动发送电子邮件通知

尺度独立地震仪

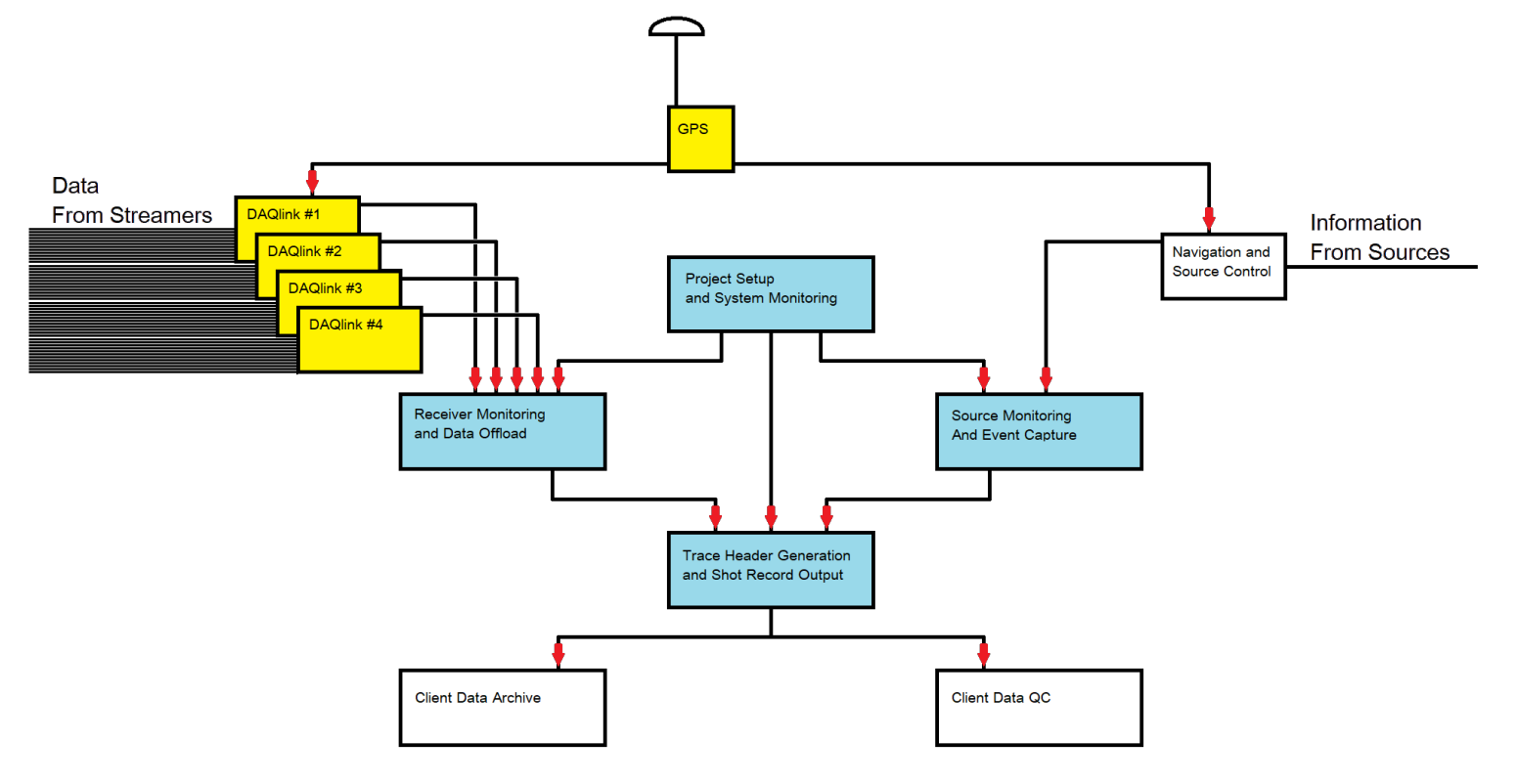

超高分辨率海洋地震

使用多个DAQlink 5-24地震仪，构建一个系统，该系统可能以急剧的采样率和密集的震源点间距来采集地震数据
。

扩大性和矫捷性

所有DAQlink5-24地震仪均与Seismic Source公司全系列震源节造电子设备兼容
。这蕴含Force 3 Vibroseis节造器、Boom Box 3火药同步器和RTM 3远程触发


？
。DAQlink地震仪还与Universal Encoder 3兼容
。使用UE 3可实现精确的震源操作
。

一个可叠加的


？榛低

叠加扩大型DAQlink 5-24单元

DAQlink 5-24地震仪被设计为可叠加扩大成48通路（甚至更多）的系统
。只需将各个主机单元扣在一路并衔接电缆即可
。

DAQlink 5-24具备网络系统授时职能，因而单个GPS


？榧纯赏蕉训中的所有DAQlink 5-24单元，从而提高整体按时精度
。

整个系吐洮接到一台推算机上，该推算机节造地震仪网络并存储采集到的地震数据
。这台推算机还能够在数据采集的同时进行质量节造
。使用提供的软件，地震数据能够存储在Raw (.dat)、SEG2 (.sg2)、SEGD (.sgd)、SEG-Y (.sgy)、ASCII (*.csv)或MiniSEED体式中
。

叠加扩大型DAQlink 5-24：48通路配置

大型项目                                                                             散布式节点项目

散布式衔接配件

除了将DAQlink 5-24单元堆叠在一路表，还能够使用100Base-T网络构建地震仪网络：

? 有线解决规划 - 散布式DAQlink可将单元之间的距离从100米扩大到3公里

? Wi-Fi解决规划 - 使用尺度Wi-Fi收发器的典型视距通讯

? 互联网解决规划 - 将每个DAQlink或整个DAQlink系吐洮接到移动数据调造解调器，并通过CloudConnect从任何地位下载数据
。

技术指标：

模数转换：24位，高速，Δ-Σ转换器

典型动态领域：大于124 dB（@ 500 sps）

交叉馈送：优于124 dB（@ 500 sps）

共模抑造：优于100 dB（@ 500 sps）

总谐波失真：优于0.00008%（@ 500 sps）

典型噪声基底：0.15微伏RMS（@ 500 sps）

带宽：0至27千赫兹（未滤波）

前置放大器增益（用户可
。簒1（0 dB），x4（12 dB），x16（24 dB），x256（48 dB）

最大输入信号：x1增益-6.5伏峰峰值

输入阻抗：100千欧

数字滤波器：

低切滤波器-禁用，0.001-120赫兹

滤波器类型-线性或最幼相位

抗混叠滤波器：85%奈奎斯特频率

采样距离：0.016、0.032、0.0625、0.125、0.250、0.500、1.0、2.0、4.0、8.0、16.0毫秒

采样率：64,000、32,000、16,000、8000、4000、2000、1000、500、250、125、62.5样本每秒

纪录长度：无限度（陆续纪录）

纪录模式：

DAQlink（由表部事务触发）

Sigma（陆续纪录）

触发精度：在职何采样频率下±1微秒

预触发延长：最长32秒

后触发延长：最长100秒

物理个性:

内部网络：

双100-BaseT以太网芯片

支持系统间PTP时钟同步

蕴含实时数据传输

内部CF卡内存：16 GB尺度（可扩大）

可选表部可拆卸内存：32 GB（可扩大）

GPS接口尺度:

内部时钟与GPS功夫同步

GPS功夫和地位与数据一路保留

功耗（每24通路）：每通路幼于0.13瓦

电源要求：11至28 VDC

内部测试：仪器和检波器分列的内部验证测试

尺寸（尺度版）：大
。280 x 246 x 56毫米（11.0 x 9.7 x 2.2英寸）

沉量：2.0公斤（4.4磅）

工作温度（Operating Temperature）：-40°至80°C

表壳（Case）：牢固的铣削铝造

防水密封-IP67
