CONTROLS应力蹊径三轴和自动单轴测试系统设计用于对分歧强度的资料进行测试，从较软的砂岩到高强度的大理岩。

切合尺度：  ASTM D7012 | ASTM D2664 | ASTM D2938 | ASTM D3148 | ASTM D5407 | EN 14580 | EN 1926 | ISRM

• 先进的测试系统，合用于分歧强度的资料，从较软的砂岩到高强度的大理岩

• 能够测定单轴或三轴前提下岩石的弹性模量、泊松比和强度个性

• 在三轴试验中能够自动节造围压和轴向荷载

• 可能自动进行多级粉碎三轴试验（应力蹊径模式），能够从单个试样上获取整个粉碎过程，蕴含峰后应变软化阶段

• 也能够对混凝土、纤维混凝土和喷射混凝土试样进行荷载、应力、位移和应变节造下的测试(带有有关选项和配件)

• 可编程的测试法式，蕴含围压和轴向荷载及其结合施加

• 集成数据采集和了局处置，蕴含粉碎包络线的绘造

• 矫捷的系统，合用于科研

系统组成：

ADVANTEST ROCK

- 伺服液压节造器用于依照有关尺度施加轴向荷载。蕴含一个用于三轴试验的专用软件，该软件能够节造SERCOMP ROCK，并且 可能自动获取试样粉碎的包络线。

- ADVANTEST ROCK可能进行加卸载，也能够对混凝土、纤维混凝土和喷射混凝土试样进行荷载、应力、位移和应变节造下的测试(带有有关选项和配件)。

SERCOMP ROCK

- 伺服液压节造器用于将围压施加到胡克压力室中（仅三轴中使用）。它作为一个远程节造装置运行，齐全通过Advantest Rock软件进行节造。

- 蕴含4个额表的通路用于装置应变/位移传感器

测试软件：

- ADVANTEST ROCK和 SERCOMP ROCK都衔接到PC 进行数据采集和了局处置。

- 所有测试信息和读数总是可显示在PC屏幕上：

- 轴向荷载和试样强度

- 围压

- 通过应变片或表置位移传感器丈量的变形

增长额表的表部传感器获取荷载/应变/位移读数，可能对钻研有效。

高刚度荷载架

- 能够从多多CONTROLS 产品当选择，切合试样尺寸及预期的强度。

- 由于通常岩石试样拥有高强度和脆性，因而推荐选取高刚度加载框架(加载能力4000kN 或 5000kN)。

胡克压力室

分歧的压力室必要凭据试样尺寸来选择：从 EX 型（直径21.46mm） 到 HQ型（用于直接63.5mm的岩芯）。

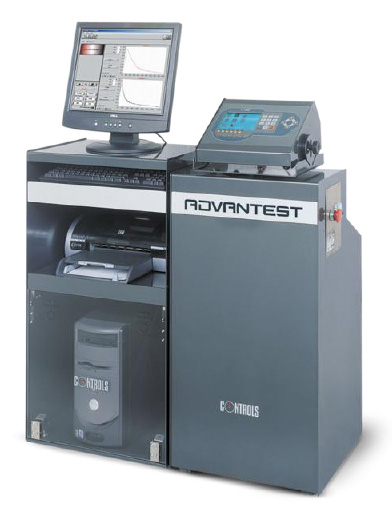

ADVANTEST ROCK 节造台 50-C9842/RCK 和 86-D2999 PC机柜

胡克压力室45-D0566 支持设备型号： 45-D0556/H

岩石三轴测试系统布局：

技术参数：

ADVANTEST 9 ROCK

液压组件

?  最大工作压力: 700 bar

? 最大油输送: 低压下2升/min ，高压时0.7升/min

? 4个液压接头，用于衔接到加载框架

?  通过伺服节造比例阀节造流量

? 油冷却系统，带有强造透风职能

? 4 电控开关阀

硬件和机上软件

最大分辨率: 1/524,000 分度

8个输入通路:

-  4个用于力传感器(力传感器或压力传感器)

-  4 个用于位移传感器 (位移计, LVDT传感器或类似的) 和变形传感器 (引伸计、应变片)

-  调节器的电气个性：

-  激励电压: 从0.5到10 V 直流，通过软件选择

-  单端/多端输入

-  输入信号从-2.5 到 +2.5 V 直流

-  通过软件调零和增益

所有通路同步数据采集

8 个仿照输出，对应每个通路，用于可能使用的表部数据采集系统

能够节造的参数:

- 力/特定力

- 位移

- 应变

- 自动诊断系统，蕴含油位和滤油器梗塞

- 320x240像素显示

- 贮存多个标定曲线，用于随时衔接到分歧的传感器

- 低频动态测试: 最大频率 0.1 Hz (取决于波形)

物理机能参数:

额定功率：750 W

电压: 230V, 50Hz, 1ph or 230V, 60Hz, ph 或 110V, 60Hz, 1ph

尺寸 (长x宽x高): 470x410x1000 mm

或许沉量: 120 kg，不蕴含PC和打印机

SERCOMP 7 ROCK

最大工作压力: 700 bar

最大油输送: 0.7 升/min

通过伺服比例阀进行流量节造

4个额表的通路用于位移/应变传感器

额定功率: 750 W

表观尺寸 (长x宽x高): 470x410x1000 mm

约莫沉量: 120 kg

PC 和节造软件

-  新一代PC 和打印机，能够远程节造整个系统。图形显示和数据蕴含多种画图模式，如3个分歧的变形对功夫的曲线

-  用户可能设置执行试验和阶段挨次/循环

-  打印测试汇报

-  允许测试过程中实时批改测试参数，蕴含自动节造通路

-  说话选择: 英语、法语、西班牙语、意大利语，加上用户创建的其他说话

试样装置：

使用表表装置应变片的方式确定弹性模量

试样装置了55-C0222/F 应变计

测试曲线：

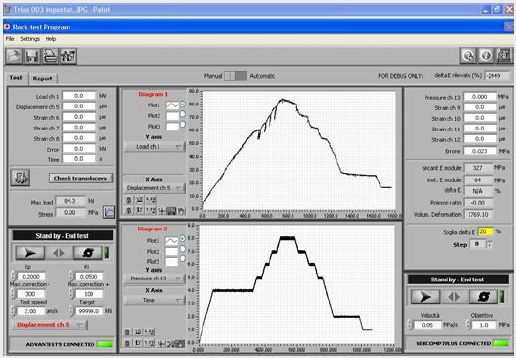

岩石应力蹊径三轴试验截图(力 vs位移和围压vs功夫曲线)

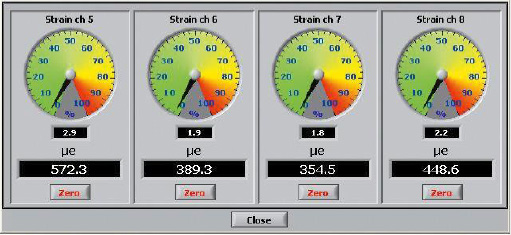

虚构仪表显示传感器相对于满量程的现实读数百分比。它对于传感器定位是一个极度好的工具

ADVANTEST软件, 选取应变位移节造试验的主界面截图

ADVANTEST软件 （在挠度率节造下，对纤维钢筋混凝土梁进行了弯曲试验）
